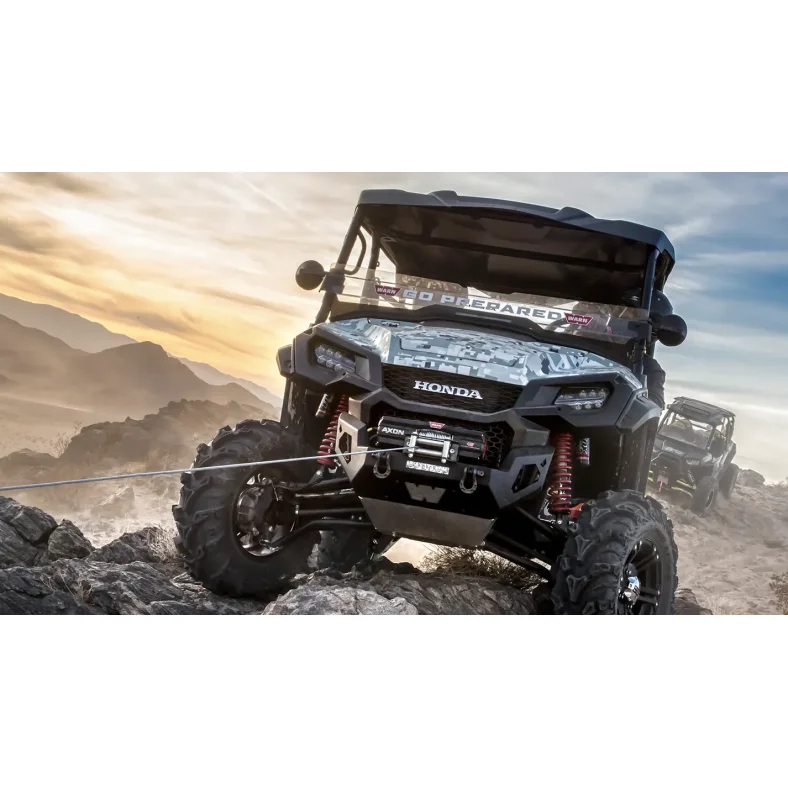

WARN AXON 35 12V Seilwinde mit Stahlseil
Die WARN AXON 35 12V Seilwinde mit Stahlseil ist eine hochwertige elektrische Powersports-Seilwinde für große ATV, Quad, kleinere UTV und vergleichbare Offroad-Anwendungen. Sie kombiniert eine praxisgerechte Zugkraft mit moderner WARN-Technologie, robuster Ganzmetall-Konstruktion und einem widerstandsfähigen Stahlseil.
Mit einer Nennzugkraft von 3.500 lb / ca. 1.588 kg eignet sich die WARN AXON 35 für typische Zug- und Bergungsarbeiten im Gelände, auf Privatgrundstücken, bei der Arbeit mit kleineren Nutzfahrzeugen oder bei Offroad-Anwendungen. Die Seilwinde arbeitet mit 12 V Gleichspannung und ist damit für Fahrzeuge mit entsprechendem 12-V-Bordnetz vorgesehen.
Das Stahlseil mit ca. 15 m Länge ist robust ausgeführt und wird über ein passendes Rollenseilfenster geführt. Diese Ausführung eignet sich besonders für Anwender, die eine klassische Seilwinde mit Metallseil und mechanisch belastbarer Seilführung bevorzugen.
Ein zentrales Merkmal der WARN AXON 35 ist die integrierte Motactor™-Einheit. Dabei kombiniert WARN Motor und Schütz in einer kompakten Baugruppe. Das kann die Montage vereinfachen und sorgt für eine aufgeräumte Installation. Die digitale Steuerung unterstützt eine moderne Bedienung der Seilwinde und kann je nach System Informationen wie Last- und Temperaturdaten bereitstellen.
Für die Kraftübertragung setzt WARN bei der AXON 35 auf ein 3-stufiges Planetengetriebe. Die mechanische Last-Haltebremse beziehungsweise Trommelbremse unterstützt eine kontrollierte Bedienung bei Zuganwendungen. Zusätzlich verfügt die Seilwinde über Freilauf, Power-Out-Funktion und einen Permanentmagnetmotor.
Die Bedienung erfolgt über einen Rockerbar-Digitalschalter mit Lenkerhalterung beziehungsweise einen Lenkerschalter. Eine kabelgebundene oder kabellose Bedienung kann je nach Zubehör optional möglich sein. Vor Bestellung und Montage sollte der konkrete Lieferumfang anhand der Artikelnummer und der Lieferantenangaben geprüft werden.
Die WARN AXON 35 ist nach Herstellerangabe mit IP68-Schutz ausgeführt. Dadurch ist die Seilwinde gegen das Eindringen von Staub und Wasser unter definierten Prüfbedingungen geschützt. Das macht sie besonders interessant für anspruchsvolle Einsatzbedingungen mit Wasser, Schmutz und Staub.
Durch ihre kompakten Maße von ca. 338,1 × 116,8 × 122,5 mm lässt sich die Seilwinde platzsparend montieren. Für die Montage ist eine geeignete, fahrzeugspezifische Montageplatte beziehungsweise ein kompatibler Befestigungspunkt erforderlich.
Vorteile der WARN AXON 35 12V Seilwinde
- 3.500 lb / ca. 1.588 kg Nennzugkraft
- Geeignet für große ATV, Quad und kleinere UTV
-
12-V-Elektroseilwinde für Powersports-Anwendungen
-
Stahlseil, ca. 15 m lang
-
Rollenseilfenster für Stahlseil
-
Motactor™-Einheit kombiniert Motor und Schütz
-
Digitale Steuerung für moderne Bedienung und Systemrückmeldung, je nach Ausführung
- 3-stufiges Planetengetriebe
-
Mechanische Last-Haltebremse für kontrollierte Zuganwendungen
-
IP68-Schutz nach Herstellerangabe
-
Freilauf und Power-Out-Funktion
-
Robuste Ganzmetall-Konstruktion mit einteiliger Verbindungsplatte
-
Korrosionsbeständige Ausführung mit pulverbeschichteter Oberfläche und Edelstahl-Befestigungselementen
Technische Daten
| Hersteller |
WARN |
| Modell |
AXON 35 |
| Artikelnummer |
101135 |
| Seilwindentyp |
Elektrische Powersports-Seilwinde |
| Spannung |
12 V DC |
| Nennzugkraft |
3.500 lb / ca. 1.588 kg |
| Motor / Steuerungseinheit |
Motactor™-Einheit, Motor und Schütz integriert |
| Motorart |
Permanentmagnetmotor |
| Getriebe |
3-stufiges Planetengetriebe |
| Übersetzung |
168:1 |
| Bremse |
Mechanische Last-Haltebremse |
| Bremsaktivierung |
Automatisch |
| Bremsentyp |
Trommelbremse |
| Seiltyp |
Stahlseil / Metallseil |
| Seillänge |
50 ft / ca. 15 m |
| Seildurchmesser |
7/32 Zoll / ca. 5,6 mm laut WARN; 6,3 mm laut Alltracks |
| Seilfenster |
Rollenseilfenster |
| Freilauf |
Ja |
| Power-Out-Funktion |
Ja |
| Bedienung |
Rockerbar-Digitalschalter mit Lenkerhalterung / Lenkerschalter |
| Kabelgebundene Bedienung |
Optional je nach Zubehör |
| Kabellose Bedienung |
Optional je nach Zubehör |
| Montageart |
Feste Montage |
| Montagelochbild |
4,87" × 3,0" / ca. 123,7 × 76,2 mm |
| Anzahl Montagebohrungen |
4 |
| Maße |
ca. 338,1 × 116,8 × 122,5 mm |
| Gewicht |
ca. 15 kg laut Alltracks |
| Schutzart |
IP68 nach Herstellerangabe |
| Zughaken enthalten |
Ja, schwarzer Haken |
| Schäkel enthalten |
Nein |
| Montageplatte erforderlich |
Ja, je nach Fahrzeug und Einbausituation |
Wichtige Hinweise zur Verwendung
Die WARN AXON 35 ist für Zugarbeiten vorgesehen. Sie ist nicht zum Heben oder dauerhaften Halten schwebender Lasten bestimmt. Vor Montage und Verwendung sind die Bedienungsanleitung, die zulässigen Einsatzgrenzen, die elektrische Absicherung sowie die fahrzeugseitigen Befestigungspunkte zu prüfen. Für die Montage wird eine geeignete, kompatible Montageplatte beziehungsweise ein passender Anbausatz benötigt.
Die tatsächliche Eignung hängt vom Fahrzeug, der Einbausituation, dem Untergrund, der Befestigung, dem Zubehör und dem konkreten Einsatzfall ab. Aufgrund abweichender Angaben zum Seildurchmesser sollte der konkrete Lieferumfang vor Veröffentlichung im Shop nochmals anhand eures Lieferantenartikels geprüft werden.
