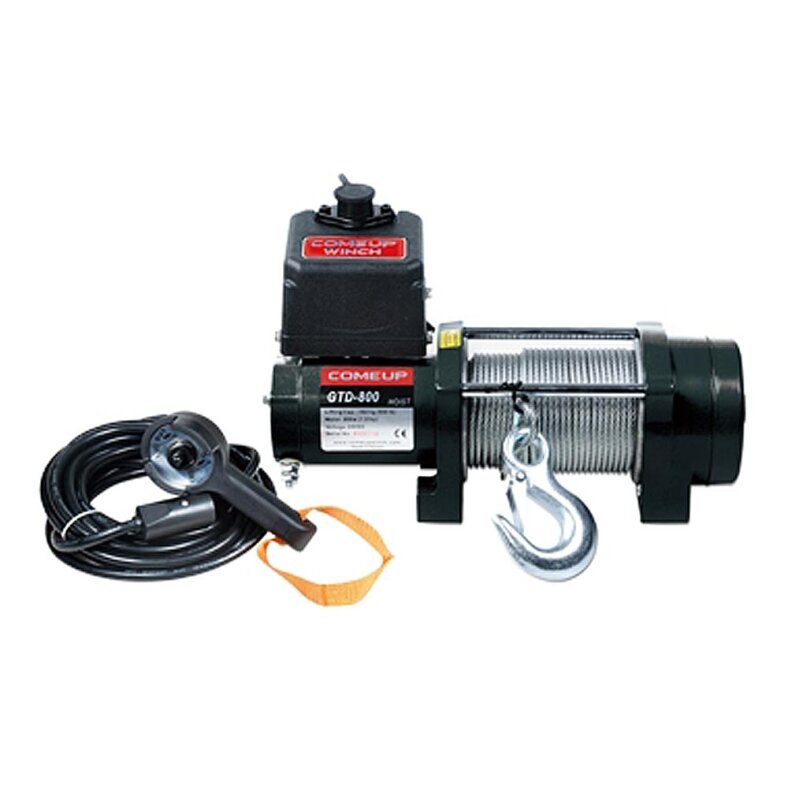

Spezifikationen/Teilenummern
-
Nennlinienhub: 362 kg / 800 lb
-
Hubgeschwindigkeit (1. Seillage):
24V : 4,2 mpm / 13,8 fpm 15A ohne Last
4,0 mpm / 13,1 fpm 35A bei Volllast
-
Motor: 800 W / 1,0 PS 12/24V Dauermagnet
-
Übersetzung: 3-stufiges Planetengetriebe 191:1
-
Bremse: Mechanische Federkraft- und permanente Motor-Dynamikbremsen gemeinsam
-
Hebezeugkonstruktion: Gesenkgehäuse und Trommel aus Aluminium
-
Trommelgröße: 68 x 119 mm (2.7" x 4.7")
-
Kontrolle: Fernbedienung mit 5 m (17') Kabel
-
Seiltyp: Verzinkt A7 x 19
-
Seilgröße: 4,0 mm x 18,3 m (5/32" x 60')
-
Lochkreis der Befestigungsschrauben: 168 x 76 mm (6.6" x 3")
-
Hebezeuggewicht (inkl. Seil): 8,3 kg / 18,3 lb
-
Bruttogewicht: 12,2 kg / 26,9 lb
-
Verpackung Abmessung, (L x T x H): 430 x 170 x 300 mm (16.9" x 6.7" x 11.8")
-
Standardkonformität:
- CE-Maschinenrichtlinie 2006/42/EG
- CE-EMV-Richtlinie 2004/108/EG
- ANSI B30.5
Zubehör:
- Stahlseil 4 mm x 18.3 m mit Haken
- versetzbare Steuereinheit
- Kabelbedienung: 5 m Kabellänge
Hubgeschwindigkeit und Stromverbrauch
Hubkraft (kg) |
|
Hubgeschw. mpm |
Stromaufnahme A |
Prozentuale Einschaltdauer, Min / 10 min |
|
|
|
|
|
ohne Last |
|
4.2 |
15 |
3.0 |
184 |
|
4.1 |
25 |
2.0 |
362 |
|
4.0 |
35 |
1.5 |
Hubkraft und Seilkapazität
Seillage |
|
Hubkraft pro Seillage |
Zuggeschwindigkeit mpm |
TOTAL Seil auf Trommel m |
|
|
|
|
|
1 |
|
362 |
3.2 |
6.2 |
2 |
|
327 |
3.6 |
14.0 |
3 |
|
297 |
3.9 |
18.3 |
Schutzklassen:
Motor: IP66
Relais und Kontakte: IP68
Steuerbox: IP44
HINWEIS:
1. Alle Angaben basieren auf der 1. Seillage. Mit jeder abgewickelten Lage erhöht sich die Hubkraft um 10%
2. Verwenden Sie eine Umlenkrolle für Doppelzug, um die Hubkraft um ca. 85% zu erhöhen
3. Die Hubkapazitäten basieren auf einer Hublast. 15% sind für Reibung erlaubt (spezifische Anwendungen können variieren)
Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Hubkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.
