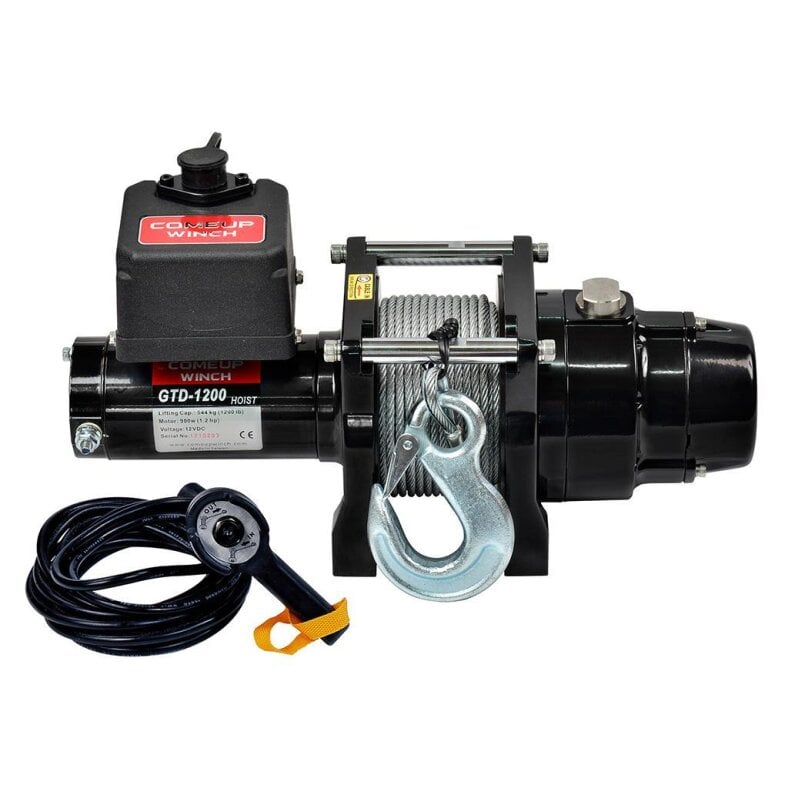

ComeUp Hubwinde 544 kg GTD1200 24V

Artikelnummer: CU-GTD1200-24V

Produktabmessungen: 15.9x38.6x16.2 cm (BxLxH)
Produktgewicht: 15,30 Kg

Kategorie: Comeup Hubwinden


581,91 €

inkl. 16% USt. , zzgl. Versand (Paket)



Spezifikationen/Teilenummern

  • Nennlinienhub: 544 kg / 1200 lb
  • Hubgeschwindigkeit (1. Seillage):
    24V : 5,9 mpm / 19,4 fpm 15A ohne Last
              5,0 mpm / 16,4 fpm 35A bei Volllast
  • Motor: 900 W / 1,2 PS 12/24V Dauermagnet
  • Übersetzung: 3-stufiges Planetengetriebe 216:1
  • Bremse: Mechanische Federkraft- und permanente Motor-Dynamikbremsen gemeinsam
  • Hebezeugkonstruktion: Gesenkgehäuse und Trommel aus Aluminium
  • Trommelgröße: 89 x 73 mm (3.5" x 2.9")
  • Kontrolle: Fernbedienung mit 5 m (17') Kabel
  • Seiltyp: Verzinkt  A7 x 19
  • Seilgröße: 4,8 mm x 18,3 m (3/16" x 60')
  • Lochkreis der Befestigungsschrauben: 114 x 101.6 mm (4.5" x 4")
  • Hebezeuggewicht (inkl. Seil): 15,3 kg / 33,7 lb
  • Bruttogewicht: 20,2 kg / 44,5 lb
  • Verpackung Abmessung, (L x T x H): 504 x 214 x 363 mm (19.8" x 8.4" x 14.3")
  • Standardkonformität:
    - CE-Maschinenrichtlinie 2006/42/EG
    - CE-EMV-Richtlinie 2004/108/EG
    - ANSI B30.5

Zubehör:

  • Stahlseil 4,8 mm x 18,3 m mit Haken
  • versetzbare Steuereinheit
  • Kabelbedienung: 5 m Kabellänge



Hubgeschwindigkeit und Stromverbrauch

Line Speed and Amp. Draw (1st layer of wire rope on the drum):

Line Lift,
kg / lb
Line Speed, mpm / fpm
Amp. Draw, A
Percentage Duty Cycle,
Min / 10 min
 12V 24V
12 V
24 V
No load
7.4 /  24.3
5.9 / 19.4
30
15 2.5
136 / 300
6.9 / 22.6
 5.7 / 18.7
55
19 2.3
272 / 600
6.4 / 21.0
 5.5 / 18.0
75
 25 2.0
408 / 900
5.9 / 19.4
 5.2 17.1
95
36 1.8
544 / 1,200
5.5 / 18.0
 5.0 / 16.4
130
50 1.5

Line Lift and Rope Capacity:

Layer of Wire Rope
Lift by Layer, kg / lb
Line Speed, mpm / fpm
Total Rope on the Drum, m / ft
1st
544 / 1,200
5.5 / 1.8
4.2 / 13.8
2nd
494 / 1,089
 6.1 / 19.9
8.8 / 28.9
3rd
452 / 996
 6.6 / 21.7
13.8 / 45.3
4th
416 / 917
 7.2 / 23.6
18.3 / 60

Schutzklassen:

Motor: IP66
Relais und Kontakte: IP68
Steuerbox: IP44


HINWEIS:

1. Alle Angaben basieren auf der 1. Seillage. Mit jeder abgewickelten Lage erhöht sich die Hubkraft um 10%
2. Verwenden Sie eine Umlenkrolle für Doppelzug, um die Hubkraft um ca. 85% zu erhöhen
3. Die Hubkapazitäten basieren auf einer Hublast. 15% sind für Reibung erlaubt (spezifische Anwendungen können variieren)
4. Das Stahlseil ist von der Garantie ausgeschlossen.

Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Hubkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.


Versandgewicht: 19,40 Kg
Artikelgewicht: 15,30 Kg
