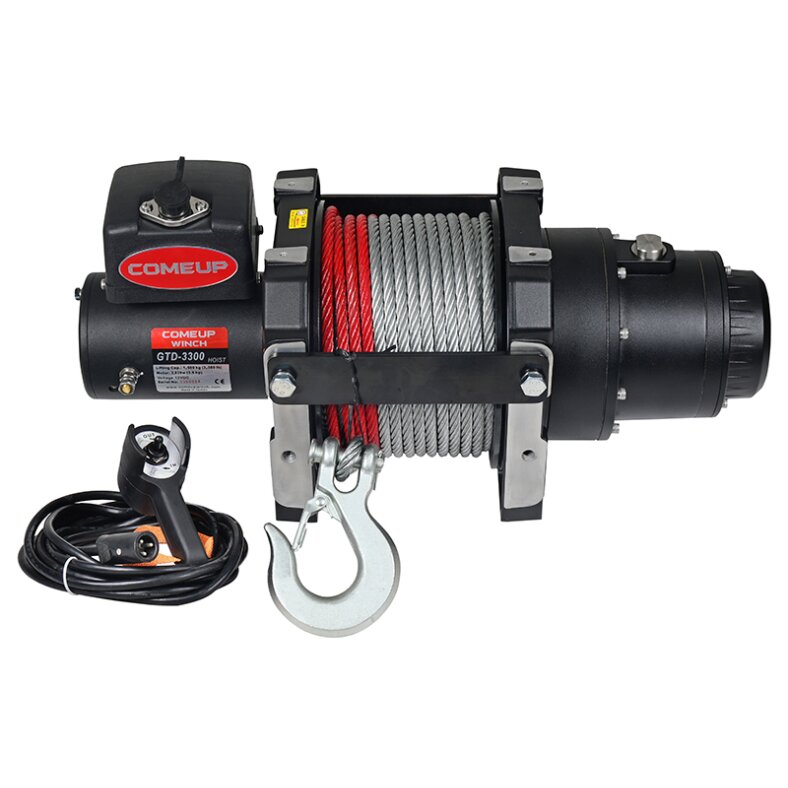

ComeUp Hubwinde 1500kg GTD3300 12V

Artikelnummer: CU-GTD3300-12V
Kategorie: Seilzug & Hebezug

1.749,30 €

inkl. 19% USt. , zzgl.

Auf Lager
Lieferstatus: Auf Anfrage
Lieferzeit: 3 Tage** (DE - Ausland abweichend)

Stück

Spezifikationen/Teilenummern

Nennlinienhub: 1270 kg / 2800 lb
Hubgeschwindigkeit (1. Seillage):
24V : 6.0 mpm / 19.7 fpm 22A ohne Last
4,4 mpm / 14,4 fpm 100A bei Volllast
Motor: 1940 W / 2,6 PS 24V Dauermagnet
Übersetzung: 3-stufiges Planetengetriebe 261:1
Bremse: Mechanische Federkraft- und permanente Motor-Dynamikbremsen gemeinsam
Hebezeugkonstruktion: Gesenkgehäuse und Trommel aus Aluminium
Trommelgröße: 135 x 114,6 mm
Kontrolle: Fernbedienung mit 5 m (17') Kabel
Seiltyp: Verzinkt A7 x 19
Seilgröße: 7,9 mm x 28 m
Lochkreis der Befestigungsschrauben: 114,3 x 171 mm und 165,1 x 171 mm
Hebezeuggewicht (inkl. Seil): 48,1 kg
Bruttogewicht: 54,8 kg
Verpackung Abmessung, (L x T x H): 620 x 360 x 260 mm
Standardkonformität:
- CE-Maschinenrichtlinie 2006/42/EG
- CE-EMV-Richtlinie 2004/108/EG
- ANSI B30.5

Zubehör:

Stahlseil 7,9 mm x 28 m mit Haken
versetzbare Steuereinheit
Kabelbedienung: 5 m Kabellänge

Hubgeschwindigkeit und Stromverbrauch

Line Speed and Amp. Draw (1^st layer of wire rope on the drum):

Line Lift, kg / lb	Line Speed, mpm / fpm		Amp. Draw, A		Percentage Duty Cycle, Min / 10 min
Line Lift, kg / lb	12V	24V	12 V	24 V	Percentage Duty Cycle, Min / 10 min
No load	4,6 / 15,1	6,0 / 19.7	25	22	Cont.
227 / 500	4,2 / 13,8	5.7 / 18.7	40	30	7,0
454 / 1000	3,9 / 12,8	5,5 / 18.0	65	45	4,5
907 / 2000	3,3 / 10,8	4,6 / 15,1	100	80	2,5
1270 / 2800	3,0 / 9,8	4,4 / 14,4	140	100	2.0

Line Lift and Rope Capacity:

Layer of Wire Rope	Lift by Layer, kg / lb	Line Speed, mpm / fpm	Total Rope on the Drum, m / ft
1^st	1270 / 2800	4,4 / 14.4	6,3 / 20,7
2^nd	1144 / 2522	4,9 / 16,1	13,4 / 43,6
3^rd	1040 / 2292	5,4 / 17,7	21 / 68,6
4^th	954 / 2103	5,8 / 19,0	28 / 92

Schutzklassen:

Motor: IP66
Relais und Kontakte: IP68
Steuerbox: IP44

HINWEIS:

1. Alle Angaben basieren auf der 1. Seillage. Mit jeder abgewickelten Lage erhöht sich die Hubkraft um 10%
2. Verwenden Sie eine Umlenkrolle für Doppelzug, um die Hubkraft um ca. 85% zu erhöhen
3. Die Hubkapazitäten basieren auf einer Hublast. 15% sind für Reibung erlaubt (spezifische Anwendungen können variieren)
4. Das Stahlseil ist von der Garantie ausgeschlossen.

Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Hubkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.

Hubkraft (ohne Umlenkung):	über 1000 kg
Max. Hubhöhe:	21 - 30 m
Hubgeschwindigkeit:	1 - 15 m / min
Spannung:	12 V
Einsatzbereich:	Privat
Funkfernbedienung inkl.:	Nein
Versandgewicht:	67,00 kg
Artikelgewicht:	65,00 kg
Abmessungen ( Länge × Breite × Höhe ):	60,00 × 27,80 × 22,90 cm
