ComeUp CWG30075 Hubwinde Seilwinde Hebezug 300kg 400V

Artikelnummer: CU-CWG30075-400
Kategorie: Seilzug & Hebezug

Positiver Aufstau des Seils auf der Trommel
Elektromagnetische federbelastete und ausfallsichere Bremse
Hochleistungs-Kugellager auf allen Oberflächen
Planetengetriebe für maximalen mechanischen Wirkungsgrad
Geschlossene Trommelflansch verhindert das Einklemmen des Seil zwischen Trommel- und Stützgussteilen
Laufruhig
Not-Aus-Schalter

949,99 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 999,99 €

(Ihre Ersparnis: 5%, bzw. 50,00 €)

Auf Lager
Lieferzeit: 3 - 5 Tage** (DE - Ausland abweichend)

Stück

Spezifikationen/Teilenummern

Hubkapazität: 300 kg in erster Stahlseillage
Hubgeschwindigkeit: 10 – 15 m/min
Motorschutzklasse IP44: 1-phasig, 220-240V: 1.1 kw x 4-poliger Induktions-Bremsmotor
Getriebeübersetzung: 43:1
Maximale Hubhöhe: 29 m
Bremsmethode: Elektromagnetisch
Stahlseil: 6 mm x 30 m
Trommellänge: 110 mm
Trommeldurchmesser: 94 mm
Trommelflansche Durchmesser: 154 mm
Montage-Lochkreis: 142 mm x 142 mm
Nettogewicht, kg (Standard Version): 38 kg
Bruttogewicht: 40 kg

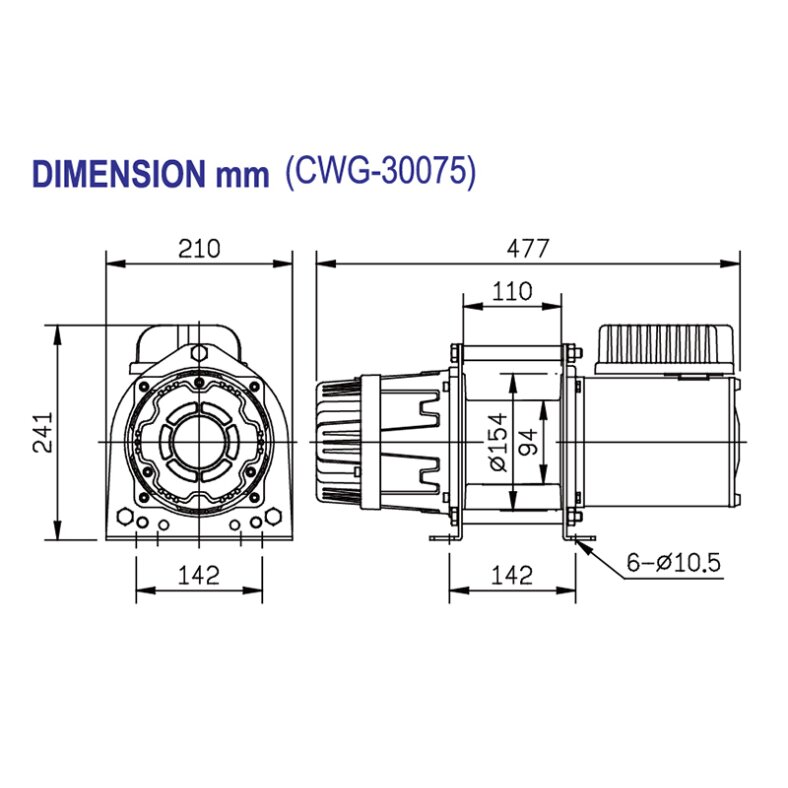

Gehäuse Abmessungen (L x D x H): 576.0 x 210 x 241 mm
Verpackung Abmessungen (L x D x H): 650 x 286 x 285 mm

Zubehör:

Stahlseil 6 mm x 30 m
Sicherheitshaken, CHW-0031
Stromkabel 1.5 mm² x 3C x 3 mm und Schuko-Stecker 2Pin (Schlüsselfertig für den Anschluss an Haushaltssteckdose)
Kabelbedienung, Not-Aus-Schalter

Die Leistungsdaten basieren auf einer 50Hz Versorgung.
(60Hz-Motor optional erhältlich, was zu einer Reduzierung der Hubkapazitäten um 20% und einer Geschwindigkeitserhöhung um 20% führt)

Hubkraft, -geschwindigkeit und Seilkapazität

Seillage	Hubkapazität	Zuggeschwindigkeit	Total Seil a.d. Trommel
	kg	m / min	m

1	444	10,0	5,4
2	396	11,3	11,5
3	358	12,5	18,3
4	327	13,8	25,7
5	300	15,0	30,0

Hubkraftkapazität für verschiedene Steigungen in kg

Ebenenoberfläche: 2,250

Gradient % Steigung / Winkel in Grad

10% / 6°: 1200
20% / 11°: 900
40° / 25°: 600
60% / 31°: 500
80% / 39°: 400

HINWEIS:

1. Alle Angaben basieren auf der 1. Seillage. Mit jeder abgewickelten Lage erhöht sich die Hubkraft um 10%
2. Verwenden Sie eine Umlenkrolle für Doppelzug, um die Hubkraft um ca. 85% zu erhöhen
3. Die Hubkapazitäten basieren auf einer Hublast. 15% sind für Reibung erlaubt (spezifische Anwendungen können variieren)

Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Zugkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.

Hubkraft (ohne Umlenkung):	251 - 500 kg
Max. Hubhöhe:	21 - 30 m
Hubgeschwindigkeit:	1 - 15 m / min
Spannung:	400V
Einsatzbereich:	Privat
Funkfernbedienung inkl.:	Nein
Versandgewicht:	34,00 kg
Abmessungen ( Länge × Breite × Höhe ):	47,70 × 21,00 × 24,10 cm
