Schneckenradwinden eignen sich für Anwendungen, bei denen ein sicheres, kontrolliertes Ziehen der Last erforderlich ist. Die Trommel bleibt automatisch stehen, sobald nicht mehr gekurbelt wird. Das bedeutet, daß kein Freilaufmodus vorhanden ist und kein Spezialmechanismus zum Anhalten des Rollengetriebes erforderlich ist. Durch dieses Sicherheitsmerkmal eignen sich Schneckenradwinden hervorragend für Anwendungen wie das Heben von Booten auf Davits und das Heben und Absenken einziehbarer Schwenkkiele bei Segelbooten. Bei Schneckenradwinden ist für die Bedienung keine Mindestlast erforderlich.
Sämtliche Schneckenradwinden von Dutton-Lainson sind für vielseitige Anwendungen zum Ziehen und Heben geeignet.
Sie dürfen nicht als Hebezeug für das Heben, das Halten oder die Beförderung von Personen oder für die Beförderung von Lasten über Bereichen verwendet werden, in denen Personen anwesend sein könnten.
Für Anwendungen, die eine sichere, kontrollierte Bewegung von Lasten erfordern, werden Schneckenradwinden benötigt. Sie halten Ihre Last exakt in Position - automatisch. Es gibt keinen Freilaufmodus, es ist kein spezieller Mechanismus zum Anhalten der Getriebebewegung erforderlich, und sie benötigen keine Mindestlast für den Betrieb. Die Merkmale umfassen:
- Laminierte Zahnräder aus kohlenstoffreichem Stahl für eine längere Lebensdauer
- Alle Zahnräder werden zur Erhöhung der Festigkeit wärmebehandelt.
- Dauergeschmierte Lager an Antriebswellen sind wartungsfrei
- Modelle ohne Schleifenantrieb verfügen über einen robusten Stahlgriff mit ergonomisch geformtem Griff
- Starre, geschweißte Rollenkonstruktion für zusätzliche Festigkeit
- Lastangepasste Getriebeübersetzungen für leichteres Kurbeln
- Alle beschichteten Teile sind mit TUFFPLATE® verzinkt.

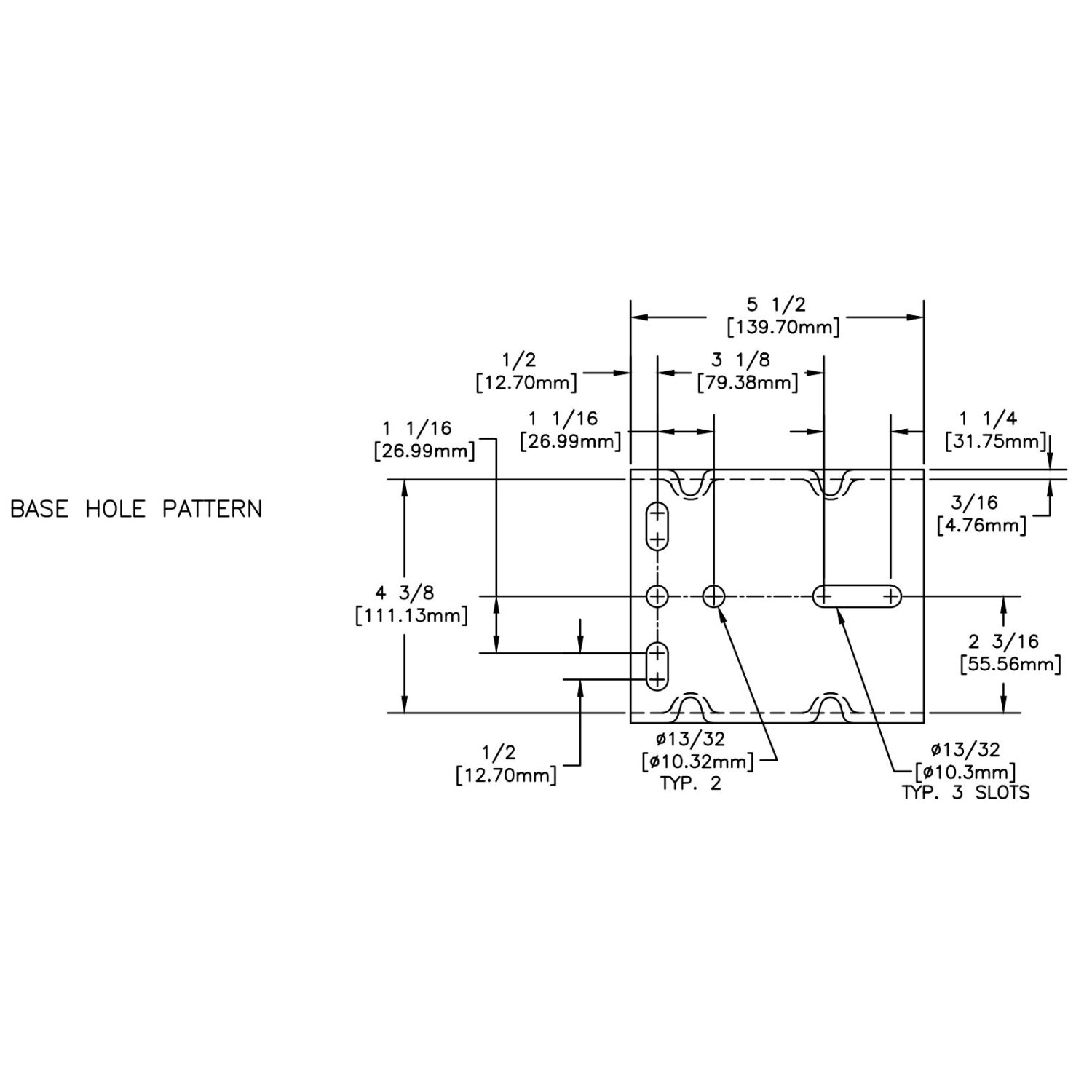

- Geschlitzte Montagelöcher für einfache Installation
- Geprägte und verstärkte Stahlsockel in schwerer Ausführung für zusätzliche Festigkeit
Windenpatente
Die umschaltbare Sperrklinke der Zugwinden DL1402-DL3200 und DLx1200-DLx2600FC ist durch das U.S.-Patent 6,116,580 geschützt und Kanadisches patent 2378538.
DL1402ASC ist durch das U.S.-Patent D427,408, das deutsche Patent 40001197.2, das dänische Patent MR2000 00867 und das französische Patent 00 0665 geschützt.
Details zu diesem Modell:

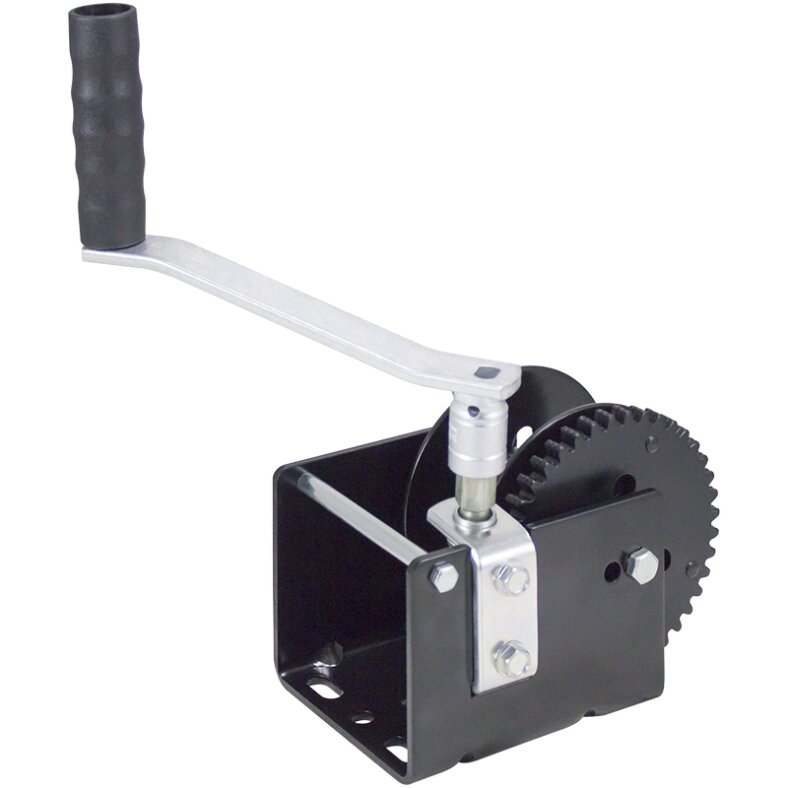

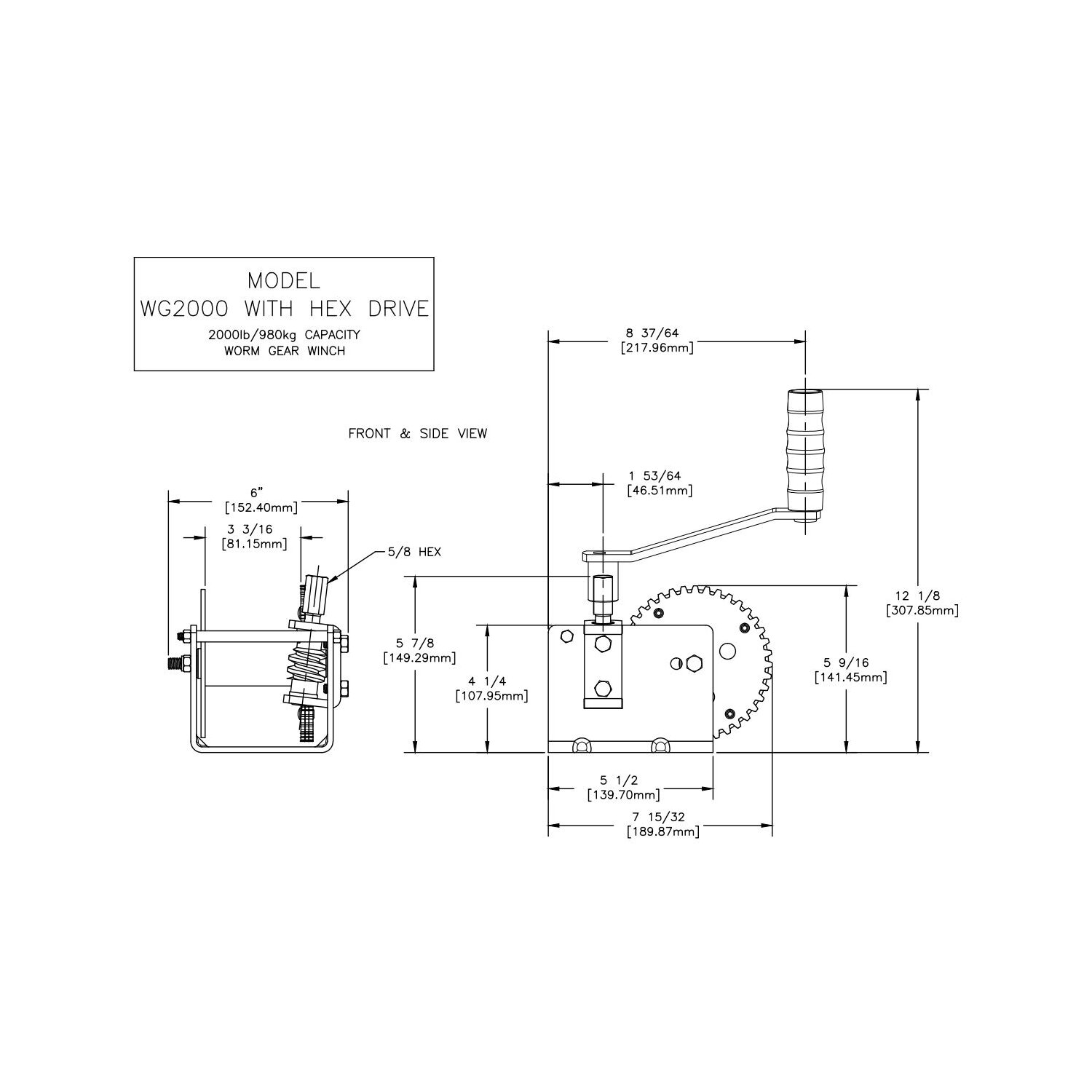

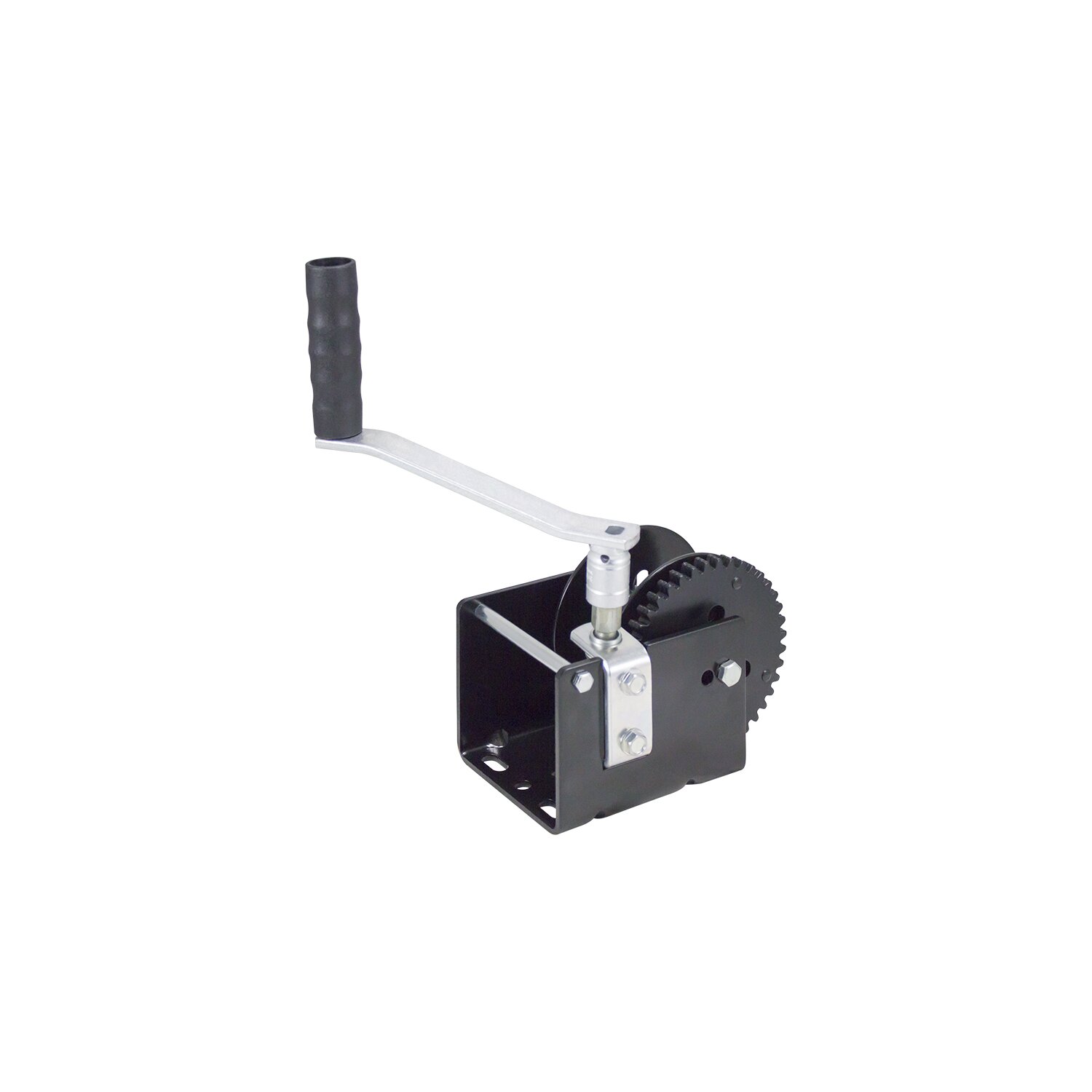

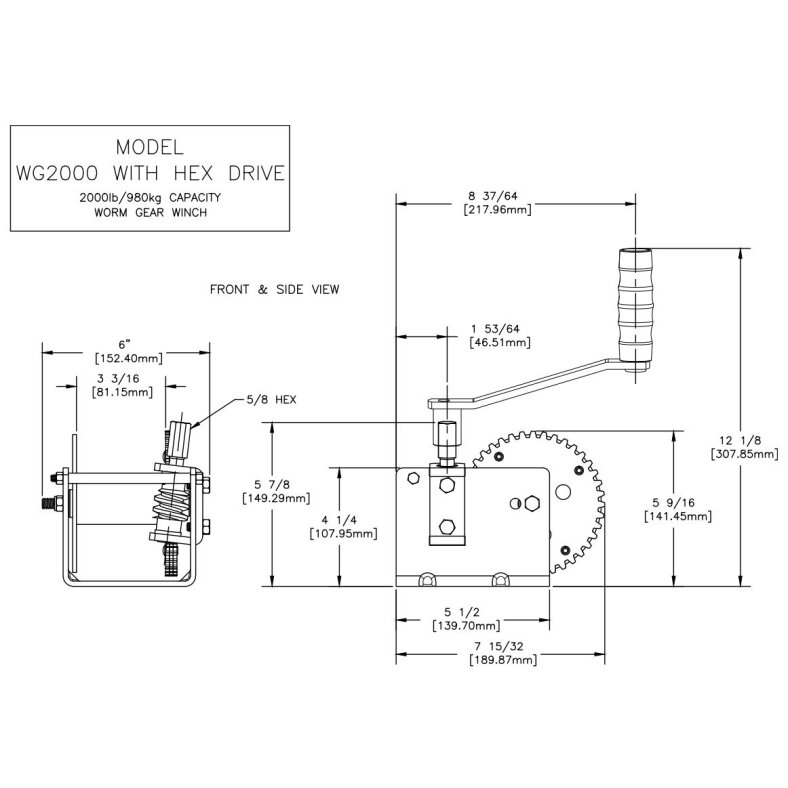

2000 lb (907 kg) Schneckengetriebewinde mit 5/8 Zoll Sechskantantrieb.

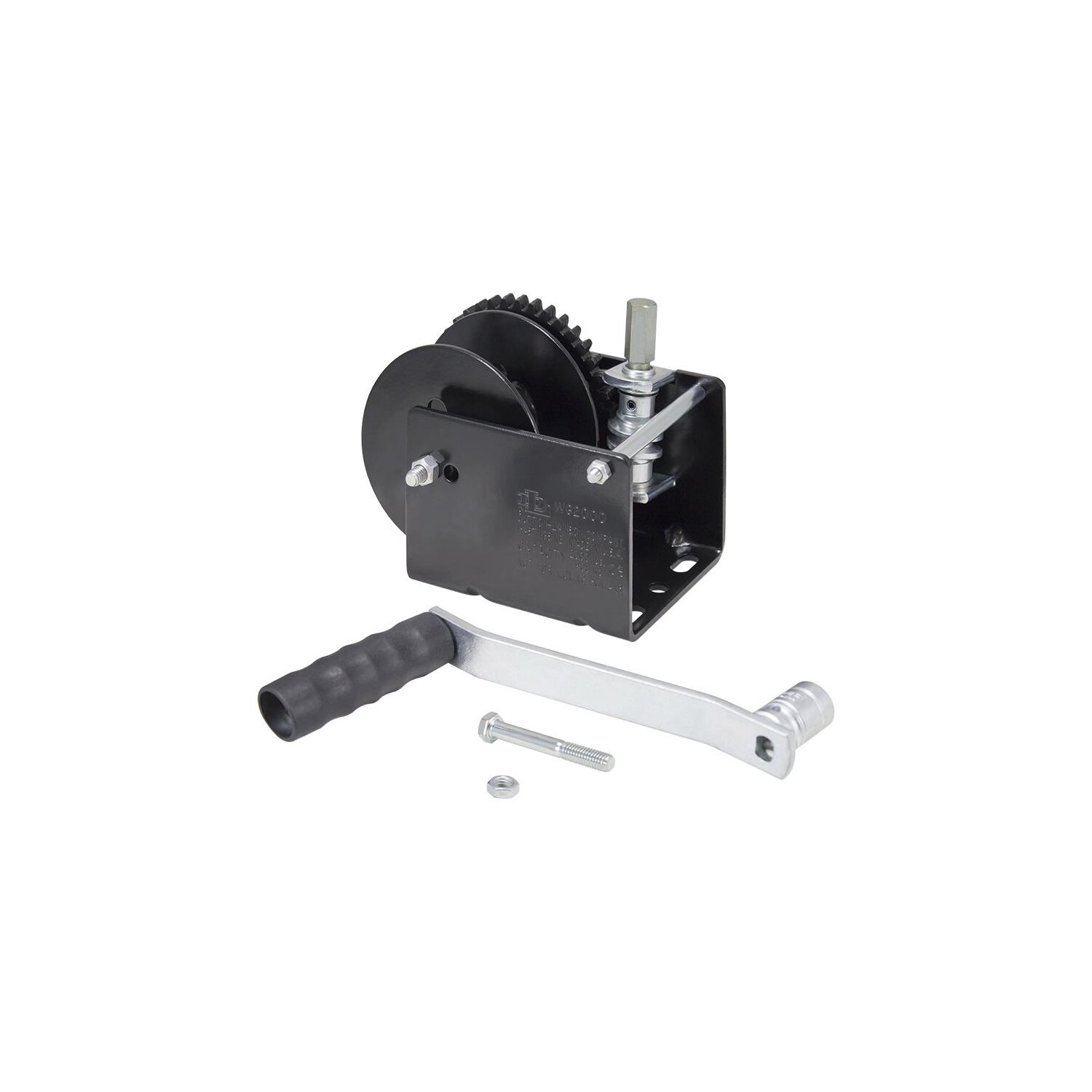

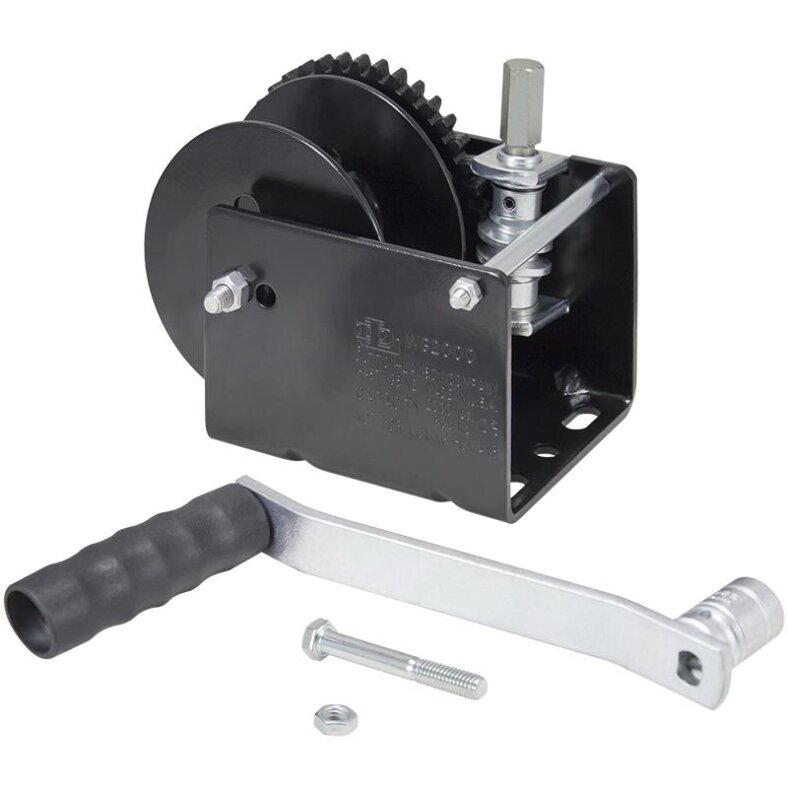

Im Lieferumfang ist eine Handkurbel enthalten, die sich leicht und ohne Werkzeug entfernen lässt.
Die Winde kann in Verbindung mit einem 16mm Steckschlüssel auch per Akkuschrauber oder Bohrmaschine betrieben werden.
Die Winde kann nur mit einem Seil oder Gurt betrieben werden (nicht im Lieferumfang enthalten).
Achten Sie darauf, das System regelmäßig zu fetten.
Technische Daten:
Hubkraft: 908 kg
Trommelkapazität (Stahlseil) maximal:
- 6mm x 14,3m
- 7mm x 13,7m
Kleinere oder größere Seildurchmesser werden nicht empfohlen.

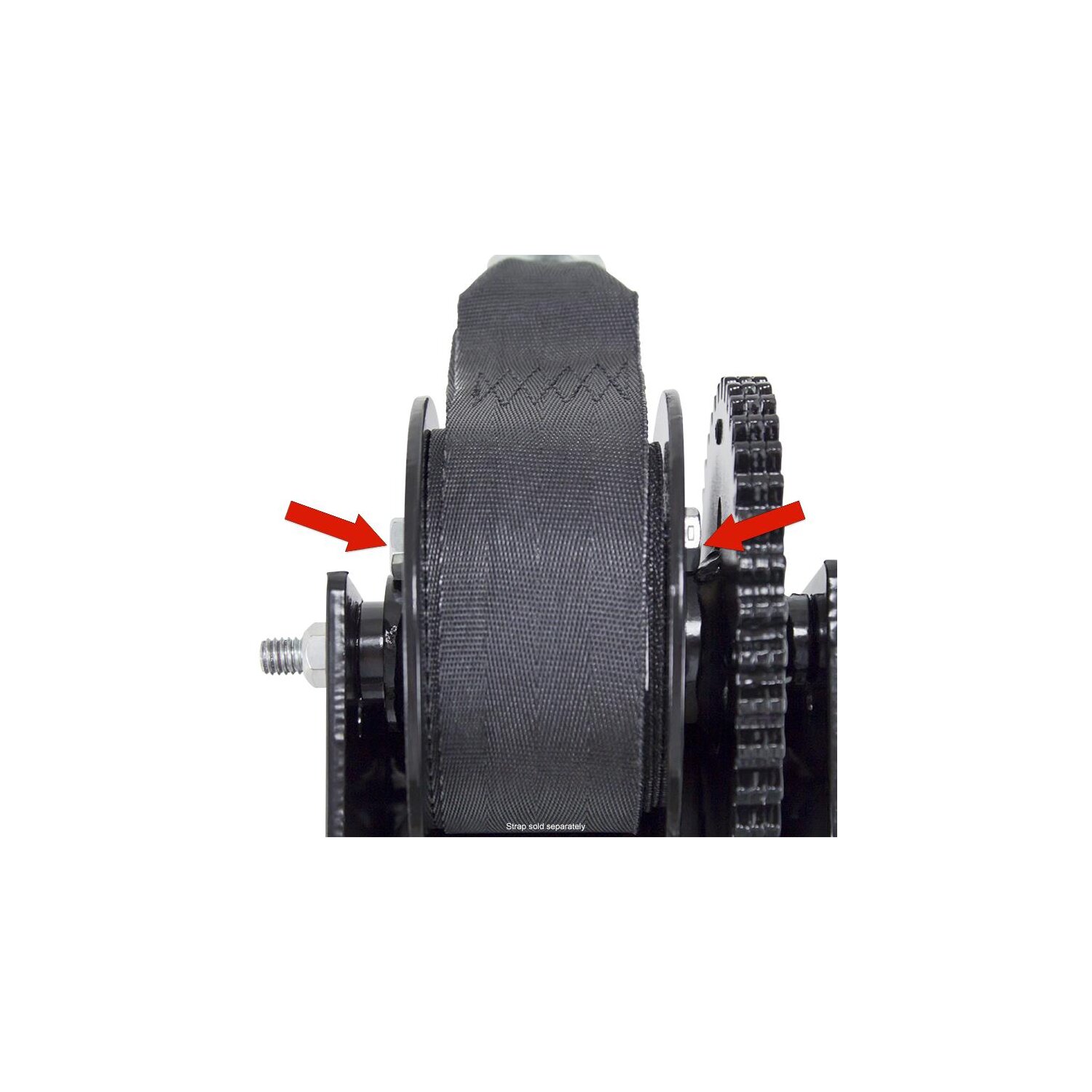

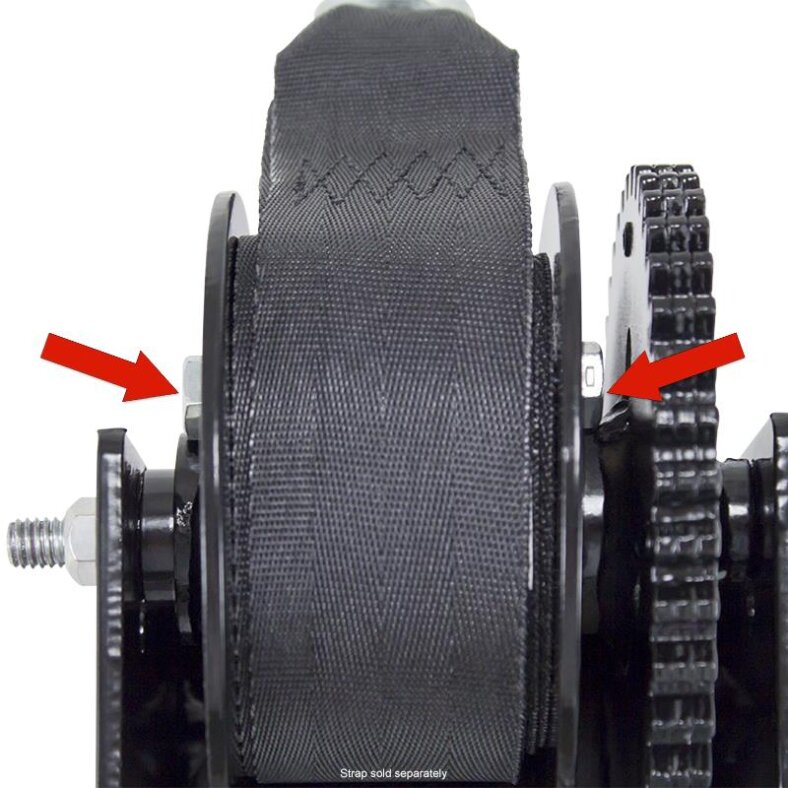

Trommelkapazität (Gurt) maximal 6 Meter (empfohlene Gurtbreite: max. 50mm)
Untersetzung: 40:1
Kurbellänge: 178mm
Trommeldurchmesser: 38,1mm
Erfüllt die Maschinenrichtlinie 2006/42/EG
Anschauungsvideo:
Die angegebene Zugkraft basiert auf dem direkten Seilzug auf der ersten Seillage der Trommel. Die Kapazität reduziert sich durch in Abhängigkeit der Anzahl der Seillagen auf der Trommel
Die Trommelkapazität ist abhängit vom jeweiligen Seildurchmesser. (Seil nicht im Lieferumfang enthalten.) Die aufgeführten Seile können für manche Anwendungen zu groß sein.
Zugbelastbarkeit für verschiedene Steigungen in kg
Ebene Oberfläche - 9.072 kg
- 5% - 6.056 kg
- 10% - 4.559 kg
- 20% - 3.084 kg
- 30% - 2.368 kg
- 50% - 1.690 kg
- 70% - 1.384 kg
- 90% - 1.221 kg
- Nenntragfähigkeit: 907 kg
| Versandgewicht: | 5,40 Kg |
| Artikelgewicht: | 5,40 Kg |
