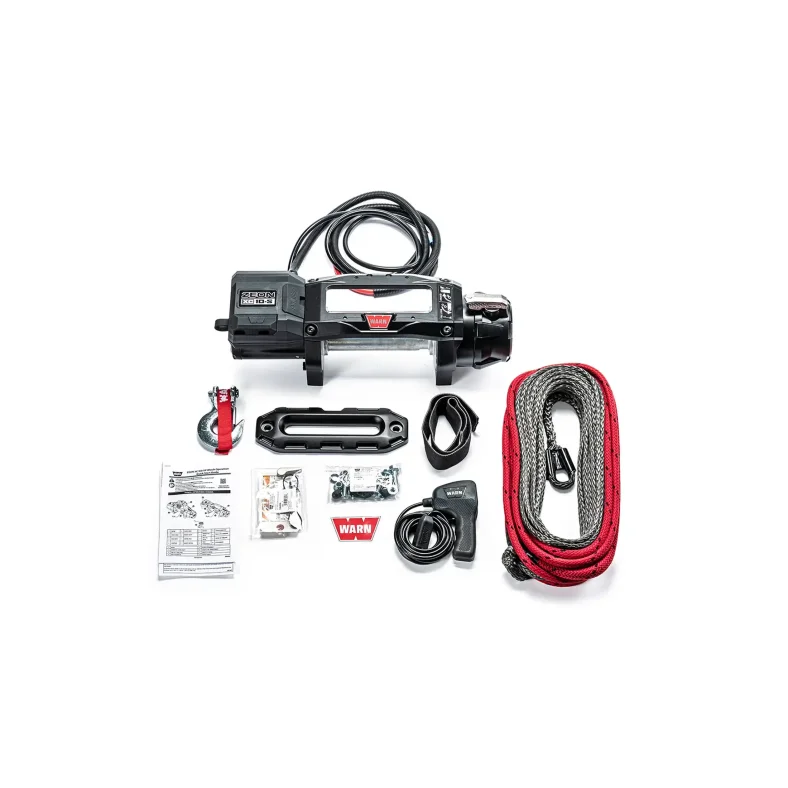

WARN ZEON XC 14 12V Seilwinde mit Stahlseil
Die WARN ZEON XC 14 12V Seilwinde mit Stahlseil ist die besonders zugstarke Ausführung der ZEON XC-Serie mit Metallseil und wurde für schwere Pick-ups, große SUV, Jeep, Geländewagen und anspruchsvolle 4x4-Fahrzeuge entwickelt. Sie kombiniert sehr hohe Zugkraft mit kompakter Bauweise und eignet sich damit besonders für moderne Stoßstangenkonzepte, verdeckte Windenaufnahmen und professionelle Offroad-Umbauten.
Mit einer Nennzugkraft von 14.000 lb / ca. 6.350 kg ist die WARN ZEON XC 14 für kontrollierte Zugarbeiten im Offroad-Einsatz, bei Fahrzeugbergungen, im Overlanding-Bereich und bei anspruchsvollen 4x4-Anwendungen ausgelegt. Die Seilwinde arbeitet mit 12 V Gleichspannung und ist für Fahrzeuge mit entsprechendem 12-V-Bordnetz vorgesehen.
Das Stahlseil mit ca. 24,4 m Länge und ca. 9,5 mm Durchmesser ist robust ausgeführt und wird über ein passendes Rollenseilfenster geführt. Diese Ausführung eignet sich besonders für Anwender, die eine klassische Offroad-Seilwinde mit Metallseil und mechanisch belastbarer Seilführung bevorzugen.
Für die Kraftübertragung setzt die WARN ZEON XC 14 auf ein 3-stufiges Planetengetriebe. Die mechanische Konusbremse unterstützt eine kontrollierte Bedienung bei Zuganwendungen. Zusätzlich verfügt die Seilwinde über eine robuste technische Auslegung für hohe Lasten und anspruchsvolle Einsatzbedingungen.
Die kompakte Low-Profile-Konstruktion der ZEON XC-Serie ist auf flexible Einbaumöglichkeiten ausgelegt. Die Seilwinde lässt sich dadurch gut in enge und verdeckte Montagesituationen integrieren. Laut Alltracks kann der Motor um 90 Grad gedreht und die Steuerbox versetzt montiert werden, wodurch zusätzliche Einbaumöglichkeiten entstehen.
Die Bedienung erfolgt über eine kabelgebundene Fernbedienung mit ca. 3,7 m Kabellänge. Eine kabellose Bedienung kann je nach Zubehör optional möglich sein. Vor Bestellung und Montage sollte der konkrete Lieferumfang anhand der Artikelnummer und der Lieferantenangaben geprüft werden.
Die WARN ZEON XC 14 ist für anspruchsvolle Offroad-Anwendungen konzipiert. Die hohe Zugkraft, die robuste Stahlseil-Ausführung und die kompakte Bauweise machen sie zu einer passenden Wahl für schwere Fahrzeuge mit hoher Zugkraftanforderung und begrenztem Einbauraum.
Für die Montage ist eine geeignete, fahrzeugspezifische Montageplatte beziehungsweise ein kompatibler Windenanbausatz erforderlich. Das Montagelochbild beträgt ca. 254 × 114,3 mm. Vor dem Einbau sollten Fahrzeug, Anbausatz, Befestigungspunkte und elektrische Anschlussvoraussetzungen geprüft werden.
Vorteile der WARN ZEON XC 14 12V Seilwinde
- 14.000 lb / ca. 6.350 kg Nennzugkraft
- Geeignet für schwere Pick-ups, große SUV, Jeep, Geländewagen und 4x4-Fahrzeuge
-
12-V-Elektroseilwinde für kontrollierte Zuganwendungen
-
Stahlseil, ca. 24,4 m lang
-
Rollenseilfenster für Stahlseil
-
Kompakte Low-Profile-Bauweise für flexible Einbaumöglichkeiten
-
3-stufiges Planetengetriebe für zuverlässige Kraftübertragung
-
Mechanische Konusbremse für kontrollierte Zuganwendungen
-
Kabelgebundene Fernbedienung mit ca. 3,7 m Kabellänge
-
Motor um 90 Grad drehbar laut Alltracks
-
Versetzbar montierbare Steuerbox für zusätzliche Einbaumöglichkeiten
- Robuste Stahlseil-Ausführung für anspruchsvolle Offroad- und Bergeanwendungen
Technische Daten
| Hersteller |
WARN |
| Modell |
ZEON XC 14 |
| Artikelnummer |
110414 |
| Seilwindentyp |
Elektrische Offroad-Seilwinde |
| Spannung |
12 V DC |
| Nennzugkraft |
14.000 lb / ca. 6.350 kg |
| Motor |
12 V DC |
| Getriebe |
3-stufiges Planetengetriebe |
| Bremse |
Konusbremse |
| Seiltyp |
Stahlseil / Metallseil |
| Seillänge |
ca. 24,4 m laut Alltracks-Serientabelle |
| Seildurchmesser |
ca. 9,5 mm |
| Seilfenster |
Rollenseilfenster |
| Fernbedienung |
Kabelgebundene Fernbedienung, ca. 3,7 m |
| Kabellose Bedienung |
Optional je nach Zubehör |
| Montageart |
Feste Montage |
| Montagelochbild |
ca. 254 × 114,3 mm |
| Maße L × B × H |
ca. 560 × 171,1 × 198,8 mm laut Alltracks |
| Gewicht |
ca. 45 kg laut Alltracks |
| Seilgeschwindigkeit ohne Last / unter Last |
ca. 7,1 / 0,8 m/min laut Alltracks |
| Stromaufnahme ohne Last / unter Last |
ca. 70 / 487 A laut Alltracks |
| Montageplatte erforderlich |
Ja, je nach Fahrzeug und Einbausituation |
Wichtige Hinweise zur Verwendung
Die WARN ZEON XC 14 ist für Zugarbeiten vorgesehen. Sie ist nicht zum Heben oder dauerhaften Halten schwebender Lasten bestimmt. Vor Montage und Verwendung sind die Bedienungsanleitung, die zulässigen Einsatzgrenzen, die elektrische Absicherung sowie die fahrzeugseitigen Befestigungspunkte zu prüfen. Für die Montage wird eine geeignete, kompatible Montageplatte beziehungsweise ein passender Anbausatz benötigt.
Bei Montage an einem Fahrzeug sind die jeweils geltenden straßenverkehrsrechtlichen Vorgaben, technische Prüfpflichten und mögliche Eintragungserfordernisse zu beachten. Die tatsächliche Eignung hängt vom Fahrzeug, der Einbausituation, dem Untergrund, der Befestigung, dem Zubehör und dem konkreten Einsatzfall ab.
