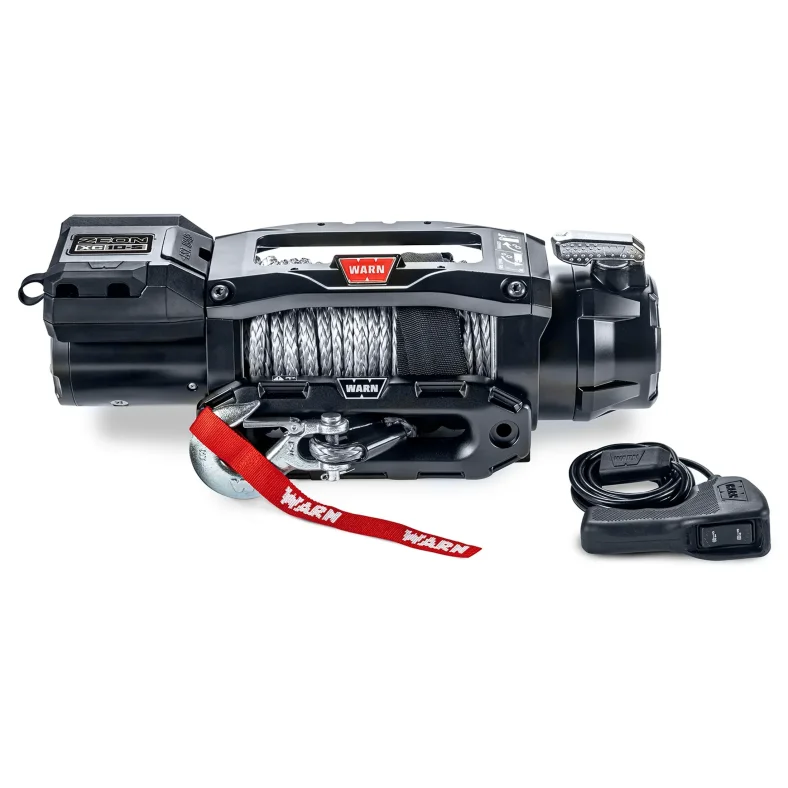

WARN ZEON XC 10-S 12V Seilwinde mit Kunststoffseil
Die WARN ZEON XC 10-S 12V Seilwinde mit Kunststoffseil ist eine hochwertige elektrische Offroad-Seilwinde für Jeep, SUV, Pick-up, Geländewagen und vergleichbare 4x4-Fahrzeuge. Sie verbindet die bewährte WARN ZEON-Technologie mit einer kompakten Low-Profile-Bauweise und eignet sich damit besonders für Fahrzeuge, bei denen eine leistungsstarke, aber möglichst platzsparende Seilwinde gefragt ist.
Mit einer Nennzugkraft von 10.000 lb / ca. 4.536 kg ist die WARN ZEON XC 10-S für kontrollierte Zugarbeiten im Offroad-Einsatz, bei Fahrzeugbergungen, im Overlanding-Bereich und bei anspruchsvollen 4x4-Anwendungen ausgelegt. Die Seilwinde arbeitet mit 12 V Gleichspannung und ist damit für Fahrzeuge mit entsprechendem 12-V-Bordnetz vorgesehen.
Das synthetische Spydura-Windenseil mit ca. 30 m Länge und ca. 9,5 mm Durchmesser reduziert im Vergleich zu einem klassischen Stahlseil das Handlinggewicht und lässt sich im praktischen Einsatz angenehm bedienen. Die Seilführung erfolgt über ein passendes Hawse-Seilfenster beziehungsweise Aluminiumseilfenster für Kunststoffseile.
Für die Kraftübertragung setzt WARN bei der ZEON XC 10-S auf ein 3-stufiges Planetengetriebe mit einer Übersetzung von 141:1. Die mechanische Konusbremse unterstützt eine kontrollierte Bedienung bei Zuganwendungen. Zusätzlich verfügt die Seilwinde über Freilauf, Power-Out-Funktion und einen leistungsstarken 12V Reihenschlussmotor.
Die kompakte Bauform der ZEON XC-Serie erleichtert die Integration in unterschiedliche Fahrzeug- und Stoßstangenkonzepte. Laut Alltracks können Motor und Steuerbox flexibel positioniert werden, wodurch sich die Seilwinde auch für anspruchsvollere Einbausituationen eignet. Das macht die WARN ZEON XC 10-S besonders interessant für moderne Offroad-Fahrzeuge, bei denen Optik, Bauraum und technische Leistungsfähigkeit gleichermaßen wichtig sind.
Die Bedienung erfolgt über eine kabelgebundene Fernbedienung mit ca. 3,7 m Kabellänge. Eine kabellose Bedienung kann je nach Zubehör optional möglich sein. Vor Bestellung und Montage sollte der konkrete Lieferumfang anhand der Artikelnummer und der Lieferantenangaben geprüft werden.
Die WARN ZEON XC 10-S ist für anspruchsvolle Einsatzbedingungen konzipiert. WARN beschreibt die Serie mit IP68/IP69K-Schutz nach Herstellerangabe und legt den Fokus auf hohe Leistung, kompakte Bauform und robuste Ausführung für den Offroad-Einsatz.
Für die Montage ist eine geeignete, fahrzeugspezifische Montageplatte beziehungsweise ein kompatibler Windenanbausatz erforderlich. Das Montagelochbild beträgt ca. 10" × 4,5" / 254 × 114,3 mm. Vor dem Einbau sollten Fahrzeug, Anbausatz, Befestigungspunkte und elektrische Anschlussvoraussetzungen geprüft werden.
Vorteile der WARN ZEON XC 10-S 12V Seilwinde
- 10.000 lb / ca. 4.536 kg Nennzugkraft
- Geeignet für Jeep, SUV, Pick-up, Geländewagen und 4x4-Fahrzeuge
-
12-V-Elektroseilwinde für kontrollierte Zuganwendungen
-
Synthetisches Spydura-Windenseil, ca. 30 m lang
-
Hawse-Seilfenster / Aluminiumseilfenster für Kunststoffseil
-
Kompakte Low-Profile-Bauweise für flexible Einbaumöglichkeiten
-
3-stufiges Planetengetriebe mit 141:1 Übersetzung
-
Mechanische Konusbremse für kontrollierte Zuganwendungen
-
Freilauf und Power-Out-Funktion
-
12V Reihenschlussmotor für hohe Leistung im Offroad-Einsatz
-
Kabelgebundene Fernbedienung mit ca. 3,7 m Kabellänge
-
IP68/IP69K-Schutz nach Herstellerangabe
Technische Daten
| Hersteller |
WARN |
| Modell |
ZEON XC 10-S |
| Artikelnummer |
110510 |
| Seilwindentyp |
Elektrische Offroad-Seilwinde |
| Spannung |
12 V DC |
| Nennzugkraft |
10.000 lb / ca. 4.536 kg |
| Motor |
12V Reihenschlussmotor |
| Elektrische Steuerung |
Contactor / Schützsteuerung |
| Getriebe |
3-stufiges Planetengetriebe |
| Übersetzung |
141:1 |
| Bremse |
Mechanische Konusbremse |
| Bremsaktivierung |
Automatisch |
| Seiltyp |
Synthetisches Windenseil / Kunststoffseil |
| Seilmaterial |
Spydura Synthetic Rope |
| Seillänge |
100 ft / ca. 30 m |
| Seildurchmesser |
3/8 Zoll / ca. 9,5 mm |
| Seilfenster |
Hawse-Seilfenster / Aluminiumseilfenster |
| Freilauf |
Ja |
| Power-Out-Funktion |
Ja |
| Fernbedienung |
Kabelgebundene Fernbedienung, ca. 3,7 m |
| Kabellose Bedienung |
Optional je nach Zubehör |
| Montageart |
Feste Montage |
| Montagelochbild |
10" × 4,5" / ca. 254 × 114,3 mm |
| Anzahl Montagebohrungen |
4 |
| Maße L × B × H |
ca. 560 × 171,1 × 198,8 mm laut Alltracks |
| Gewicht |
ca. 32 kg laut Alltracks |
| Seilgeschwindigkeit ohne Last / unter Last |
ca. 11,0 / 1,3 m/min laut Alltracks |
| Stromaufnahme ohne Last / unter Last |
ca. 68 / 482 A laut Alltracks |
| Schutzart |
IP68/IP69K nach Herstellerangabe |
| Handschutz / Handsaver |
Ja |
| Schäkel enthalten |
Nein |
| Montageplatte erforderlich |
Ja, je nach Fahrzeug und Einbausituation |
Wichtige Hinweise zur Verwendung
Die WARN ZEON XC 10-S ist für Zugarbeiten vorgesehen. Sie ist nicht zum Heben oder dauerhaften Halten schwebender Lasten bestimmt. Vor Montage und Verwendung sind die Bedienungsanleitung, die zulässigen Einsatzgrenzen, die elektrische Absicherung sowie die fahrzeugseitigen Befestigungspunkte zu prüfen. Für die Montage wird eine geeignete, kompatible Montageplatte beziehungsweise ein passender Anbausatz benötigt.
Bei Montage an einem Fahrzeug sind die jeweils geltenden straßenverkehrsrechtlichen Vorgaben, technische Prüfpflichten und mögliche Eintragungserfordernisse zu beachten. Die tatsächliche Eignung hängt vom Fahrzeug, der Einbausituation, dem Untergrund, der Befestigung, dem Zubehör und dem konkreten Einsatzfall ab.
