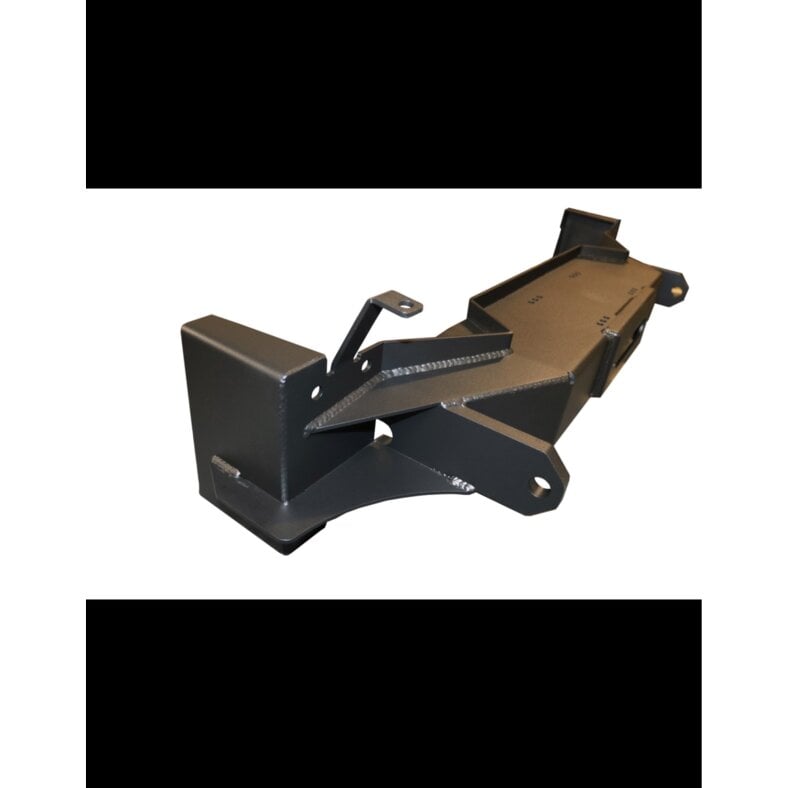

VAN COMPASS Hidden Winch Mount für Fiat Ducato, Citroën Jumper und Peugeot Boxer
Mit dem VAN COMPASS Hidden Winch Mount lässt sich eine elektrische Seilwinde stabil und weitgehend verdeckt in der Fahrzeugfront von Fiat Ducato, Citroën Jumper und Peugeot Boxer integrieren. Das fahrzeugspezifische Montagesystem wurde für Anwender entwickelt, die ihren Transporter, Camper oder Reisemobil mit einer leistungsfähigen Berge- und Selbstbergetechnik ausstatten möchten, ohne eine großvolumige Zubehörstoßstange montieren zu müssen.
Der überwiegende Teil der Konstruktion befindet sich nach der Montage hinter der serienmäßigen Frontstoßstange. Dadurch bleibt das ursprüngliche Erscheinungsbild des Fahrzeugs weitgehend erhalten, während gleichzeitig eine stabile Basis für die Montage einer geeigneten Fahrzeugseilwinde geschaffen wird.
Stabile Anbindung an das Fahrzeugchassis
Bei leistungsfähigen Fahrzeugseilwinden entstehen erhebliche Zugkräfte. Entscheidend ist deshalb nicht nur die Seilwinde selbst, sondern insbesondere eine fachgerechte und ausreichend dimensionierte Verbindung mit dem Fahrzeugrahmen.
Die VAN COMPASS Seilwindenaufnahme wurde so konstruiert, dass die auftretenden Kräfte über mehrere Befestigungspunkte in das Fahrgestell eingeleitet und verteilt werden. Laut Hersteller wird das System an insgesamt 15 Positionen am Chassis befestigt und zusätzlich durch Verstärkungshalter im Bereich vor der Knautschzone abgestützt.
Robuste Stahlkonstruktion
Das Montagesystem besteht aus einer Kombination von 5 mm starkem hochfestem Stahl. Die Konstruktion ist verschweißt und speziell für die Aufnahme der bei Berge- und Zugvorgängen auftretenden Belastungen ausgelegt.
Zusätzlich verfügt das System über integrierte Befestigungspunkte für Schäkel bzw. Bergepunkte. Diese Bereiche bestehen aus massiven 19 mm starken Stahlplatten und ragen nach der Montage aus der Fahrzeugfront heraus.
Verdeckte Seilwindenmontage
Ein wesentlicher Vorteil des Hidden Winch Mount ist die unauffällige Integration der Seilwinde. Im Gegensatz zu einer vollständigen Zubehörstoßstange bleibt ein großer Teil der serienmäßigen Frontverkleidung erhalten.
Dadurch eignet sich das System besonders für:
- Reisemobile und Campervans
- Offroad- und Expeditionsfahrzeuge
- Service- und Arbeitsfahrzeuge
- Fahrzeuge für Forst, Landwirtschaft und Jagd
- Fahrzeuge mit erhöhtem Bedarf an Selbstbergemöglichkeiten
Korrosionsschutz durch zweistufige Pulverbeschichtung
Für einen dauerhaften Schutz gegen Witterung und Korrosion wird die Stahlkonstruktion mit einem zweistufigen Beschichtungsverfahren behandelt. Dabei kommt zunächst eine zinkreiche Grundierung zum Einsatz. Anschließend erhält das Bauteil eine widerstandsfähige mattschwarze Pulverbeschichtung.
Damit ist die Halterung für den dauerhaften Einsatz an der Fahrzeugfront und für typische Offroad-, Reise- und Nutzfahrzeugbedingungen ausgelegt.
Frontaufnahme und Bergepunkte
Das System verfügt über nach vorne geführte Bergepunkte sowie eine optionale Frontaufnahme. Die Frontaufnahme kann je nach Einsatzzweck montiert werden, ist für die eigentliche Installation des Systems jedoch nicht zwingend erforderlich.
Für die Frontaufnahme wird vom Hersteller eine maximale statische Last von 136 kg angegeben.
Welche Seilwinde passt?
Aufgrund der begrenzten Platzverhältnisse hinter der serienmäßigen Fahrzeugfront können nicht beliebig große Seilwinden eingesetzt werden. Vor dem Einbau müssen insbesondere die Außenabmessungen von Motor, Getriebe und Seiltrommel sowie die Position der elektrischen Anschlüsse berücksichtigt werden.
Als kompatible bzw. vom Hersteller beispielhaft genannte Seilwinden werden unter anderem aufgeführt:
- WARN M8000
- WARN XD9000
- Superwinch Tiger Shark 9500SR
Auch andere Seilwinden können gegebenenfalls verwendet werden, sofern Abmessungen, Lochbild, Zugkraft und Einbauraum mit der Halterung und dem Fahrzeug kompatibel sind.
Wichtig: Vor Bestellung bzw. Montage einer Seilwinde empfehlen wir einen Abgleich der technischen Abmessungen. Gerne unterstützen wir Sie bei der Auswahl einer passenden Seilwinde für dieses Montagesystem.
Geeignet für
- Fiat Ducato
- Citroën Jumper
- Peugeot Boxer
Bitte prüfen Sie vor der Montage die genaue Fahrzeugausführung und die technischen Einbauvoraussetzungen.
Produktvorteile auf einen Blick
- Fahrzeugspezifische Seilwindenaufnahme
- Weitgehend verdeckte Montage hinter der Originalstoßstange
- Massive Konstruktion aus hochfestem Stahl
- 5 mm starke Stahlkomponenten
- 19 mm starke integrierte Schäkel-/Bergepunkte
- Kraftverteilung über mehrere Chassisbefestigungen
- Befestigung an bis zu 15 Positionen des Fahrgestells
- Zweistufiger Korrosionsschutz
- Zinkreiche Grundierung und mattschwarze Pulverbeschichtung
- Optionale Frontaufnahme
- Geeignet für ausgewählte kompakte Fahrzeugseilwinden
Hinweis zur Montage
Bei einer Seilwindenanlage handelt es sich um ein sicherheitsrelevantes Fahrzeugbauteil. Die Montage sollte daher entsprechend der Montageanleitung und idealerweise durch eine fachkundige Werkstatt erfolgen. Vor der Verwendung sind sämtliche Befestigungspunkte, die Seilwinde, das Seil, die elektrischen Anschlüsse und das verwendete Bergeequipment zu prüfen.
Hersteller: VAN COMPASS
Artikelnummer: 4061
Produktart: Hidden Winch Mount / Seilwindenhalterung / Seilwindenstoßstange
