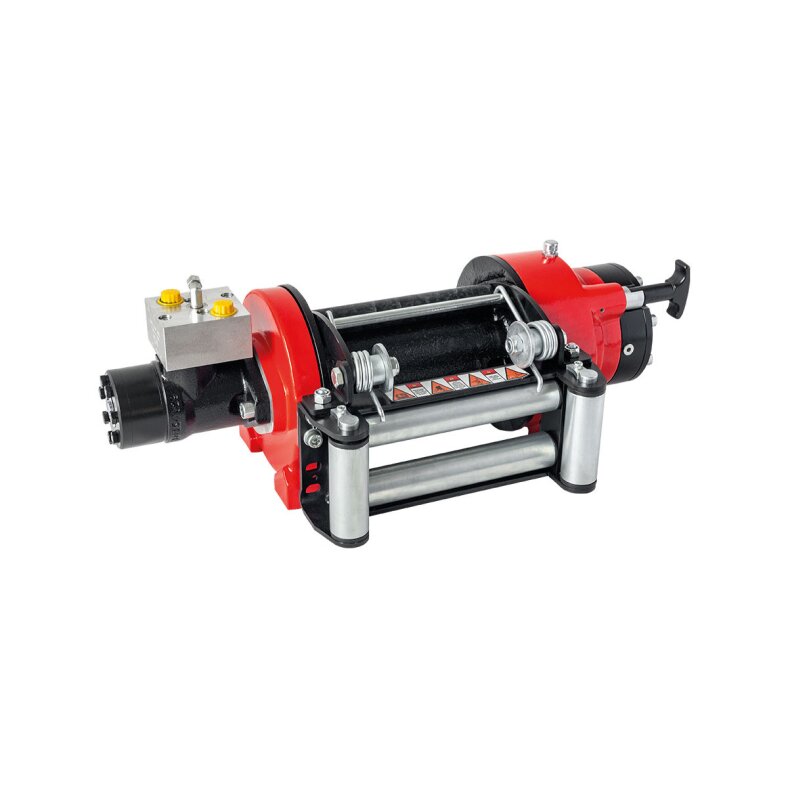

Hydraulische Seilwinde HMW 3.6 PHT-EN
Eine durch Wärmebehandlung extra verstärkter Gusskörper aus Aluminium, leichtes und starkes Design, hohe Seilkapazität
Durch mehrfache Scheiben verstärkte, negativ wirkende Hydraulikbremse, die die Last 100% hält, Gussrolle mit hoher Lebensdauer und Hydraulikmotor mit hohem Drehmoment
Maximale Zugfestigkeit (kg / lbs) : 3550 kg (7824 lbs)
Maximale Seillänge EN 14492-1 (m / ft) : 40 m (131 ft)
Maximaler Seildurchmesser (mm / in) : 10 mm (3/8”) 1960 MPa
Hydromotor (cm³ / in³) : 250 cm³ (15 in³)
Maximaler Betätigungsdruck (bar / psi) : 135 bar (1958 psi)
Maximale Pumpkapazität (lt / min - gal / min) : 60 l (15.8 gal)
Übersetzungsverhältnis : 5,6 : 1
Empfohlener Öl : 85W 140-0,75 l.
Gewicht des Produkts:
Seiltrommel : (kg / Ibs ) : 44 kg (96 Ibs)
Laufrolle vorne : ( kg / lbs ) : 6 kg (13,22 lbs)
Druckrolle : ( kg / lbs ) : 2,5 kg (5,51 lbs)
Seillage |
Zugkraft
kg/lbs |
Zuggeschwindigkeit |
Seillänge
m/ft |
1 |
3550/7824 |
14/45 |
8/26 |
2 |
3070/6766 |
17/55 |
17/55 |
3 |
2700/5950 |
20/65 |
28/91 |
4 (EN) |
2400/5292 |
22/72 |
40/191 |
5 |
2180/4800 |
25/82 |
55/180 |
Technische Eigenschaften:
- Nach EN 14492-1
- Manueller Freilauf
- Seiltrommelbreite 244 mm
- Seilgeschwindigkeit 21,00 - 15,95 m/min
- Zugkraft [t]: 3,5
- Betriebsdruck [bar]: 135
- Ölstrom [l/min]: 60
- Gewicht [kg]: 52,5
Abmessungen:
A [mm]: 244
B [mm]: 330,4
C [mm]: 688
D [mm]: 331
E [mm]: 235,4
F [mm]: 308,4
G [mm]: 111,2
H [mm]: 163,2
I [mm]: 100
Lieferumfang:
- Seilwinde
- Seilrollenfenster
- Seilanpressrolle
- Lasthalteventil
