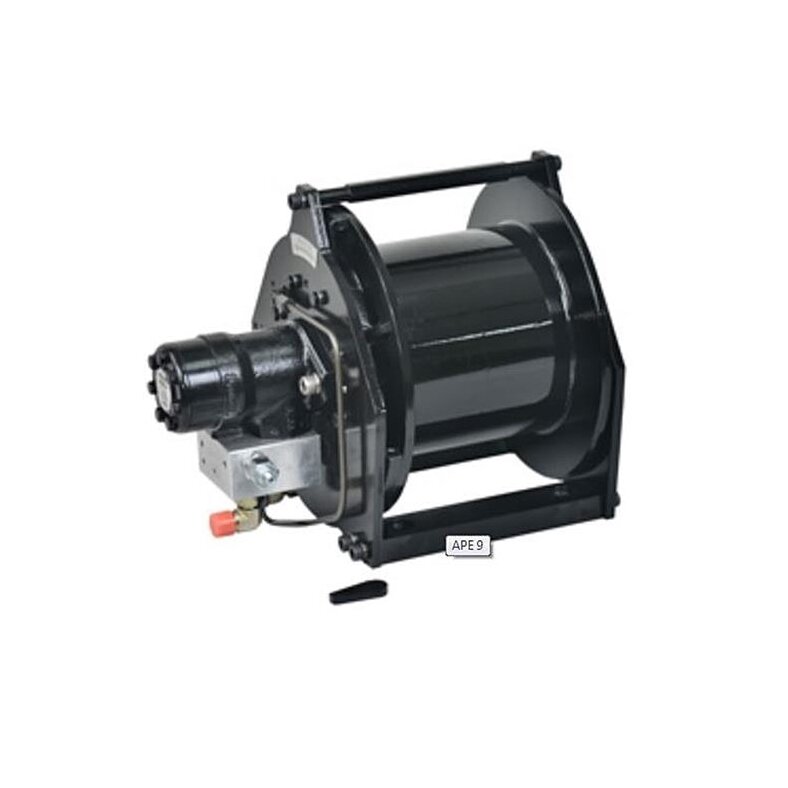

ComeUp Hydraulik Hubwinde APE 900kg

Artikelnummer: CU-APE9
GTIN: 4260482524760
Kategorie: Comeup Hubwinden

Innen geschmiert für zuverlässige Leistung und eine außergewöhnlich lange Lebensdauer.
Kompakte, gehärtete und hocheffiziente Getriebezüge reduzieren den Leistungsverlust und werden in der Trommel platziert.
Patentierte Mehrscheibenbremse (MDB) und Zweiwege-Gegengewichtsventil zusammen zum Halten der Volllast.
Die normale Tragfähigkeit wird an der obersten Lage des Drahtseils angegeben. Er hebt immer seine Nennlast an, unabhängig davon, um welche Drahtseillage es sich handelt.
Die Trommel ist so dimensioniert, dass sie ein minimales D/d-Verhältnis von 18:1 mit einem minimalen Sicherheitsfaktor von 5:1 bei der Nennlast erreicht.
Die Winde erfüllt die Anforderungen der FEM9.511 für Klassifizierung und Klassifizierung und der FEM 1001 Norm für die Berechnung von Hebezeugen.
Einhaltung internationaler Normen wie ASME B30.7 und CE-Maschinenrichtlinie 2006/42/EG

2.490,99 €

inkl. 19% USt. , zzgl.

bereits nachbestellt, Vorbestellung möglich!

Spezifikationen:

Teilenummer: PN 681900
Nennlinienhub: 900 kg (1.984 lb) Einzellinie an der obersten Seillage des Seils
Bandgeschwindigkeit: 37 mpm / 121 fpm Einzellinie an der obersten Seillage des Seils
Motor: 155,7 cm3/Umdrehung (9,5 in3/Umdrehung)
Betriebsdruck: 140 bar (2.031 psi )bei maximalem Gegendruck am Rücklauf von 5 bar
Max-Min-Pumpenfluss: 35 - 15 l/min ( 9,2 - 4,0 g/min)
Übersetzung: 1-stufig planetarisch 5:1
Bremse: Mehrscheibenbremse (MDB) patentiert und Gegengewichtsventil gemeinsam
Windenkonstruktion: Stahlgehäuse mit Stahltrommel
Windenrotation: Drehung der Trommel gegen den Uhrzeigersinn.
Trommelgröße (dxDxL): 205 x 305 x 191 mm (8.1" x 12.0" x 7.5")
Empfohlenes Drahtseil: 8 mm x 68 m mit der Güte 1.960 N/mm2 mit einer Mindestbruchfestigkeit von 44,7 kN für die Klasse EN 14492-2.
5/16" x 223 ft mit EIPS-Sorte mit einer Mindestbruchfestigkeit von 10.003 lbf für ASME 30.7.
Lochkreis: 200 x 170 mm (7.9" x 6.7")
Gewicht des Hebezeugs: 63 kg / 140 lb / 140 lb
Bruttogewicht: 80 kg / 176 lb
Verpackungsabmessungen: 550 x 440 x 570 mm (21.7" x 17.3" x 22.4")

Optionales Zubehör (gegen Aufpreis):

Seilspannvorrichtung
Stahlseil mit Haken
Aufhängeplatte
Auf- und Abwärtsbegrenzungs-Schutzeinrichtung

Hubgeschwindigkeit und Stromverbrauch

Seillage	Hubkraft (kg)	Hubgeschw. (m/min)	Total Seil auf Trommel (m)
1	1100	30.1	15
2	1023	32.3	31.8
3	956	34.6	49.4
4	900	37	68

Nennlast:
Last und Geschwindigkeit variieren je nachdem, wie viel Drahtseil sich auf der Trommel befindet. Die erste Seillage auf der Trommel liefert die langsamste Geschwindigkeit. Das gesamte Seil auf der Trommel kann von den an anderer Stelle angegebenen Werten und der maximalen Belastung abweichen. Eine volle Trommel liefert die maximale Geschwindigkeit und die minimale Last. Aus diesem Grund sind alle hydraulischen Hubwinden an ihrer obersten Drahtseillage auf der Trommel ausgelegt.
Lassen Sie zwei Lagen unterhalb der Oberseite der Trommelflansche frei, um die europäischen Hubvorschriften zu erfüllen.

HINWEIS:

1. Alle Angaben basieren auf der 1. Seillage. Mit jeder abgewickelten Lage erhöht sich die Hubkraft um 10%
2. Verwenden Sie eine Umlenkrolle für Doppelzug, um die Hubkraft um ca. 85% zu erhöhen
3. Die Hubkapazitäten basieren auf einer Hublast. 15% sind für Reibung erlaubt (spezifische Anwendungen können variieren)

Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Hubkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.

Hubkraft (ohne Umlenkung):	251 - 500 kg
Max. Hubhöhe:	21 - 30 m
Hubgeschwindigkeit:	1 - 15 m / min
Spannung:	220 V - 240 V
Einsatzbereich:	Privat
Funkfernbedienung inkl.:	Nein
Versandgewicht:	80,00 kg
Artikelgewicht:	63,00 kg
Abmessungen ( Länge × Breite × Höhe ):	41,50 × 30,50 × 33,50 cm
