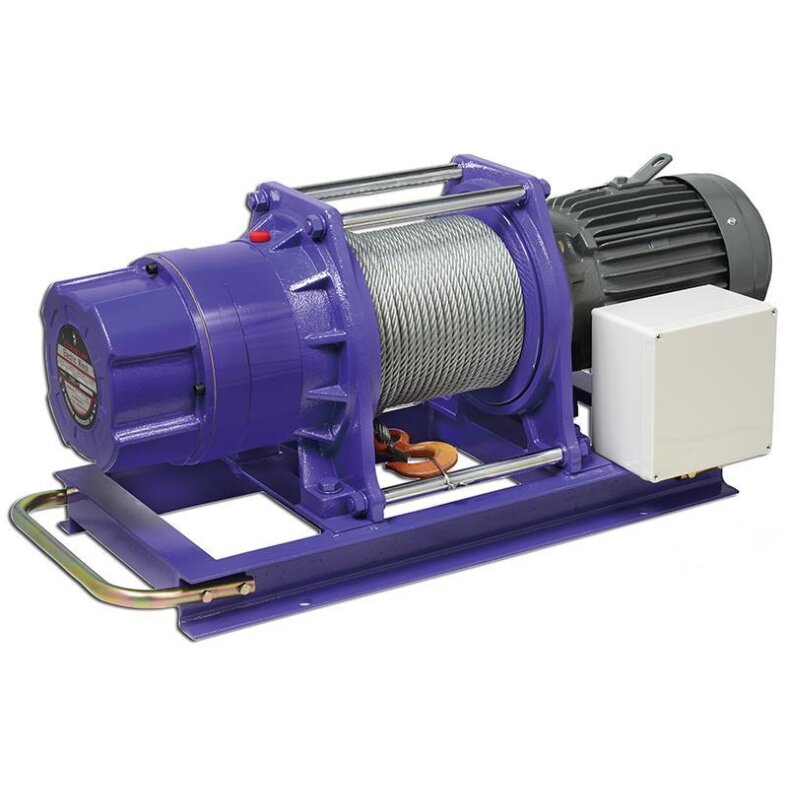

CU-CWG-30375
- Das leichte und kompakte Design ist ideal für eine einfache Installation.
- Elektromagnetische Federdruckbremse
- Hochbelastbares Kugellager mit hohem Wirkungsgrad auf allen Laufflächen
- Planetengetriebe für maximalen mechanischen Wirkungsgrad
- Fußbefestigungen aus Stahlguss
- Gefertigte Stahltrommel
- Montagefertig auf Stahlgrundplatte geliefert
- Der Nennlastbegrenzer begrenzt die Antriebsleistung des Motors, um eine Überlastung der Winde zu verhindern
- Ruhiger Lauf
- Niederspannungs-Steuereinheit ist Standard
- Not-Aus-Funktionsschalter ist auf Anfrage erhältlich
Spezifikationen
-
Tragfähigkeit: 900 kg auf der obersten Lage des Drahtseils
-
Hubgeschwindigkeit:
- Variante A: 13 – 20,6 m/min
- Variante B: 8,5 – 13,5 m/min
-
Stromquelle: 3 Phasen, 380-440 V
-
Motorleistung IP54:
- Variante A: 3,8 kw x 4-poliger Induktionsbremsmotor
- Variante B: 2,2 kw x 6-poliger Induktionsbremsmotor
-
Übersetzungsverhältnis: 48:1
-
Maximale Hubhöhe: 58 m
-
Bremsmethoden: Elektromagnetisch
-
Drahtseil: 10 mm x 60 m
-
Trommellänge: 230 mm
-
Trommeldurchmesser: 127 mm
-
Durchmesser Trommelflansch: 275 mm
-
Befestigungsschraubenmuster: 500 mm x 370 mm
-
Nettogewicht, kg (Standardversion): 185 kg
-
Gesamtgewicht: 225 kg
-
Gehäuseabmessungen (L x T x H): 974 x 400 x 445 mm
-
Kartonabmessungen (L x T x H): 1.140 x 590 x 620 mm
Die oben genannten Leistungsangaben basieren auf einer 50-Hz-Versorgung. (60-Hz-Motor optional erhältlich, was zu einer Reduzierung der Hubkräfte um 20 % und einer Geschwindigkeitssteigerung von 20 % führt)
Hubkraft, Hubgeschwindigkeit und Seilkapazität:
| Seillage |
Tragfähigkeit, kg |
Hubgeschwindigkeit, m/min bei 50 Hz |
Gesamtseil auf der Trommel, m |
| A |
B |
| 1. |
1426 |
13 |
8,5 |
10 |
| 2. |
1244 |
14,9 |
9,8 |
20 |
| 3. |
1103 |
16,8 |
11,0 |
33 |
| 4. |
991 |
18,7 |
12,2 |
46 |
| 5. |
900 |
20,6 |
13,5 |
60 |
Hinweis: Die oben genannten Leistungsangaben basieren auf einer 50-Hz-Versorgung.
Zuglast für verschiedene Steigungen in kg:
| Model |
Ebene Oberfläche |
Gradient % Steigungen / Winkel in Grad |
| 10% 60° |
20% 11° |
40% 25° |
60% 31° |
80% 39° |
| CWG-30375 |
6300 |
3600 |
2670 |
1770 |
1400 |
1200 |
Hinweis:
1. Alle Bewertungen basieren auf der obersten Schicht. Für jede Lagenreduzierung auf der Trommel wird die Zugkraft um 10 % erhöht.
2. Verwenden Sie eine Umlenkrolle für den Doppelleinenbetrieb, um die Zugkraft um ca. 85 % zu erhöhen.
3. Die Zugkapazitäten basieren auf einer Zuglast, wobei 15% für Reibung berücksichtigt wurden (spezifische Anwendungen können variieren)
Warnung:
Die Winde ist nicht dazu bestimmt, in irgendeiner Weise zum Bewegen oder Heben von Personen verwendet zu werden.
Die angegebene Nenntragfähigkeit basiert auf der obersten Seillage auf der Trommel.
Die Seilwicklung auf der Trommel muss 5 Windungen von der Trommel entfernt bleiben.
Garantie:
Für jede neue Winde wird eine Garantie von zwölf Monaten ab Kaufdatum gegen Verarbeitungs- und Materialfehler gewährt.
DRAHTSEIL SIND NICHT IN DER GARANTIE ENTHALTEN.
| Lieferumfang |
Optionales Zubehör |
- Drahtseil 10 mm x 60 m mit Sicherungshaken
- Fernbedienung, CPB-161
- Schaltkabel 1,25 mm 2 x 3C x 3 m
- Hängeschalter CPB-161
- Niederspannungssteuereinheit LV-320
- Grundplatte
|
- Fernbedienung, PB-306-Baugruppe (Schalter mit Not-Aus-Taste)
|
