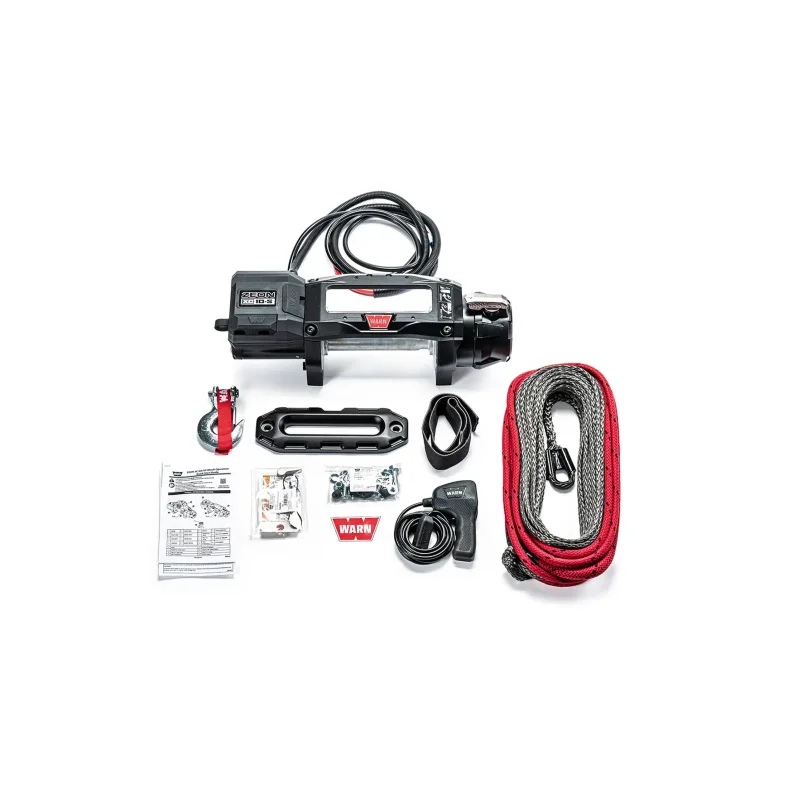

WARN ZEON XC 14-S 12V Seilwinde mit Kunststoffseil
Die WARN ZEON XC 14-S 12V Seilwinde mit Kunststoffseil ist die besonders zugstarke Ausführung der ZEON XC-Serie und wurde für schwere Pick-ups, große SUV, Jeep, Geländewagen und anspruchsvolle 4x4-Fahrzeuge entwickelt. Sie kombiniert eine sehr hohe Zugkraft mit kompakter Low-Profile-Bauweise und eignet sich damit besonders für moderne Stoßstangenkonzepte, verdeckte Windenaufnahmen und professionelle Offroad-Umbauten.
Mit einer Nennzugkraft von 14.000 lb / ca. 6.350 kg ist die WARN ZEON XC 14-S für kontrollierte Zugarbeiten im Offroad-Einsatz, bei Fahrzeugbergungen, im Overlanding-Bereich und bei anspruchsvollen 4x4-Anwendungen ausgelegt. Die Seilwinde arbeitet mit 12 V Gleichspannung und ist für Fahrzeuge mit entsprechendem 12-V-Bordnetz vorgesehen.
Das synthetische Spydura Pro Windenseil mit ca. 24,4 m Länge und ca. 9,5 mm Durchmesser reduziert im Vergleich zu einem klassischen Stahlseil das Handlinggewicht und lässt sich im praktischen Einsatz angenehm bedienen. Die Seilführung erfolgt über ein passendes Hawse-Seilfenster beziehungsweise Aluminiumseilfenster für Kunststoffseile.
Für die Kraftübertragung setzt WARN bei der ZEON XC 14-S auf ein 3-stufiges Planetengetriebe mit einer Übersetzung von 213:1. Die mechanische Konusbremse unterstützt eine kontrollierte Bedienung bei Zuganwendungen. Zusätzlich verfügt die Seilwinde über Freilauf, Power-Out-Funktion und einen leistungsstarken 12V Reihenschlussmotor.
Die kompakte Low-Profile-Konstruktion der ZEON XC-Serie ist auf flexible Einbaumöglichkeiten ausgelegt. WARN beschreibt die Serie als besonders geeignet für enge und verdeckte Montagesituationen. Die Steuerbox sitzt besonders niedrig und kann je nach Einbausituation mit passendem Zubehör zusätzlich versetzt montiert werden, wodurch sich die Seilwinde besser in unterschiedliche Fahrzeug- und Stoßstangenkonzepte integrieren lässt.
Die Bedienung erfolgt über eine kabelgebundene Fernbedienung mit ca. 3,7 m Kabellänge. Eine kabellose Bedienung kann je nach Zubehör optional möglich sein. Vor Bestellung und Montage sollte der konkrete Lieferumfang anhand der Artikelnummer und der Lieferantenangaben geprüft werden.
Die WARN ZEON XC 14-S ist nach Herstellerangabe mit IP68/IP69K-Schutz ausgeführt. Damit ist die Seilwinde für anspruchsvolle Einsatzbedingungen mit Wasser, Staub, Schmutz und Hochdruckwasser unter definierten Prüfbedingungen konzipiert. Die robuste Bauweise, die hohe Zugkraft und das synthetische Seil machen sie zu einer passenden Wahl für schwere Offroad-Fahrzeuge mit hoher Zugkraftanforderung.
Für die Montage ist eine geeignete, fahrzeugspezifische Montageplatte beziehungsweise ein kompatibler Windenanbausatz erforderlich. Das Montagelochbild beträgt ca. 10" × 4,5" / 254 × 114,3 mm. Vor dem Einbau sollten Fahrzeug, Anbausatz, Befestigungspunkte und elektrische Anschlussvoraussetzungen geprüft werden.
Vorteile der WARN ZEON XC 14-S 12V Seilwinde
- 14.000 lb / ca. 6.350 kg Nennzugkraft
- Geeignet für schwere Pick-ups, große SUV, Jeep, Geländewagen und 4x4-Fahrzeuge
-
12-V-Elektroseilwinde für kontrollierte Zuganwendungen
-
Synthetisches Spydura Pro Windenseil, ca. 24,4 m lang
-
Hawse-Seilfenster / Aluminiumseilfenster für Kunststoffseil
-
Kompakte Low-Profile-Bauweise für flexible Einbaumöglichkeiten
-
3-stufiges Planetengetriebe mit 213:1 Übersetzung
-
Mechanische Konusbremse für kontrollierte Zuganwendungen
-
Freilauf und Power-Out-Funktion
-
12V Reihenschlussmotor für hohe Leistung im Offroad-Einsatz
-
Kabelgebundene Fernbedienung mit ca. 3,7 m Kabellänge
-
IP68/IP69K-Schutz nach Herstellerangabe
Technische Daten
| Hersteller |
WARN |
| Modell |
ZEON XC 14-S |
| Artikelnummer |
110514 |
| Seilwindentyp |
Elektrische Offroad-Seilwinde |
| Spannung |
12 V DC |
| Nennzugkraft |
14.000 lb / ca. 6.350 kg |
| Motor |
12V Reihenschlussmotor |
| Elektrische Steuerung |
Contactor / Schützsteuerung |
| Getriebe |
3-stufiges Planetengetriebe |
| Übersetzung |
213:1 |
| Bremse |
Mechanische Konusbremse |
| Bremsaktivierung |
Automatisch |
| Seiltyp |
Synthetisches Windenseil / Kunststoffseil |
| Seilmaterial |
Spydura Pro Synthetic Rope |
| Seillänge |
80 ft / ca. 24,4 m |
| Seildurchmesser |
3/8 Zoll / ca. 9,5 mm |
| Seilfenster |
Hawse-Seilfenster / Aluminiumseilfenster |
| Freilauf |
Ja |
| Power-Out-Funktion |
Ja |
| Fernbedienung |
Kabelgebundene Fernbedienung, ca. 3,7 m |
| Kabellose Bedienung |
Optional je nach Zubehör |
| Montageart |
Feste Montage |
| Montagelochbild |
10" × 4,5" / ca. 254 × 114,3 mm |
| Anzahl Montagebohrungen |
4 |
| Maße L × B × H |
ca. 560 × 171,1 × 198,8 mm laut Alltracks |
| Gewicht |
ca. 32 kg laut Alltracks |
| Seilgeschwindigkeit ohne Last / unter Last |
ca. 7,1 / 0,8 m/min laut Alltracks |
| Stromaufnahme ohne Last / unter Last |
ca. 70 / 487 A laut Alltracks |
| Schutzart |
IP68/IP69K nach Herstellerangabe |
| Handschutz / Handsaver |
Ja |
| Schäkel enthalten |
Nein |
| Montageplatte erforderlich |
Ja, je nach Fahrzeug und Einbausituation |
Wichtige Hinweise zur Verwendung
Die WARN ZEON XC 14-S ist für Zugarbeiten vorgesehen. Sie ist nicht zum Heben oder dauerhaften Halten schwebender Lasten bestimmt. Vor Montage und Verwendung sind die Bedienungsanleitung, die zulässigen Einsatzgrenzen, die elektrische Absicherung sowie die fahrzeugseitigen Befestigungspunkte zu prüfen. Für die Montage wird eine geeignete, kompatible Montageplatte beziehungsweise ein passender Anbausatz benötigt.
Bei Montage an einem Fahrzeug sind die jeweils geltenden straßenverkehrsrechtlichen Vorgaben, technische Prüfpflichten und mögliche Eintragungserfordernisse zu beachten. Die tatsächliche Eignung hängt vom Fahrzeug, der Einbausituation, dem Untergrund, der Befestigung, dem Zubehör und dem konkreten Einsatzfall ab.
