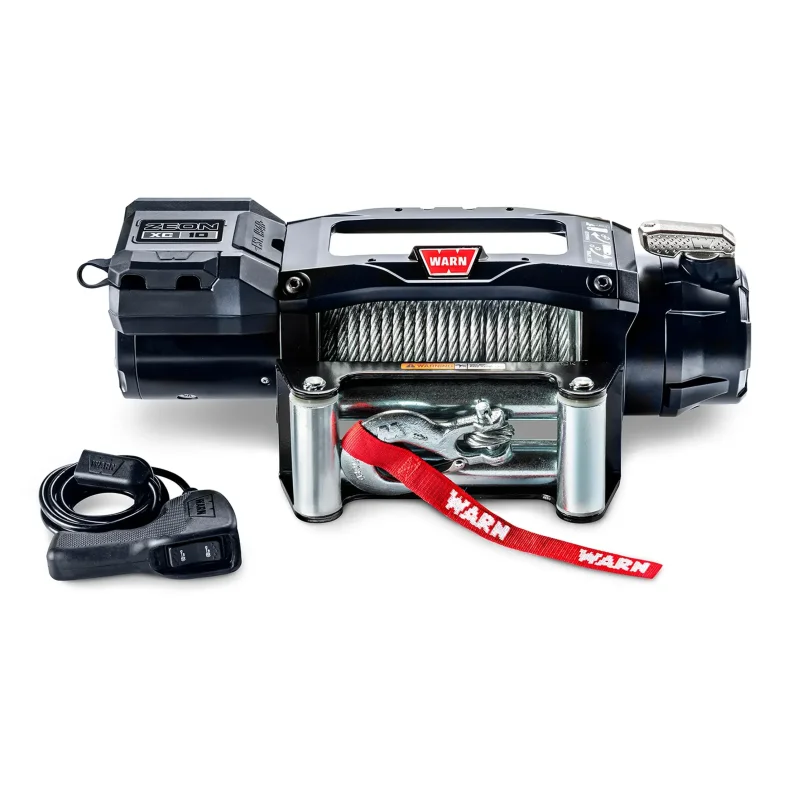

WARN ZEON XC 10 12V Seilwinde mit Stahlseil
Die WARN ZEON XC 10 12V Seilwinde mit Stahlseil ist eine leistungsstarke elektrische Offroad-Seilwinde für Jeep, SUV, Pick-up, Geländewagen und vergleichbare 4x4-Fahrzeuge. Sie kombiniert die bewährte WARN ZEON-Technik mit einer kompakten Low-Profile-Bauweise und eignet sich damit besonders für moderne Stoßstangenkonzepte, verdeckte Windenaufnahmen und anspruchsvolle Offroad-Umbauten.
Mit einer Nennzugkraft von 10.000 lb / ca. 4.536 kg ist die WARN ZEON XC 10 für kontrollierte Zugarbeiten im Offroad-Einsatz, bei Fahrzeugbergungen, im Overlanding-Bereich und bei anspruchsvollen 4x4-Anwendungen ausgelegt. Die Seilwinde arbeitet mit 12 V Gleichspannung und ist für Fahrzeuge mit entsprechendem 12-V-Bordnetz vorgesehen.
Das Stahlseil mit ca. 24,4 m Länge und ca. 9,5 mm Durchmesser ist robust ausgeführt und wird über ein passendes Rollenseilfenster geführt. Diese Ausführung eignet sich besonders für Anwender, die eine klassische Offroad-Seilwinde mit Metallseil und mechanisch belastbarer Seilführung bevorzugen.
Für die Kraftübertragung setzt WARN bei der ZEON XC 10 auf ein 3-stufiges Planetengetriebe mit einer Übersetzung von 141:1. Die mechanische Konusbremse unterstützt eine kontrollierte Bedienung bei Zuganwendungen. Zusätzlich verfügt die Seilwinde über Freilauf, Power-Out-Funktion und einen leistungsstarken 12V Reihenschlussmotor.
Die kompakte Low-Profile-Konstruktion der ZEON XC-Serie ist auf flexible Einbaumöglichkeiten ausgelegt. Die Steuerbox sitzt besonders niedrig, wodurch sich die Seilwinde besser in enge und verdeckte Montagesituationen integrieren lässt. Laut Alltracks kann die Steuerbox versetzt montiert und der Motor um 90 Grad gedreht werden, wodurch zusätzliche Montagemöglichkeiten entstehen.
Die Bedienung erfolgt über eine kabelgebundene Fernbedienung mit ca. 3,7 m Kabellänge. Eine kabellose Bedienung kann je nach Zubehör optional möglich sein. Vor Bestellung und Montage sollte der konkrete Lieferumfang anhand der Artikelnummer und der Lieferantenangaben geprüft werden.
Die WARN ZEON XC 10 ist nach Herstellerangabe mit IP68/IP69K-Schutz ausgeführt. Damit ist die Seilwinde für anspruchsvolle Einsatzbedingungen mit Wasser, Staub, Schmutz und Hochdruckwasser unter definierten Prüfbedingungen konzipiert. Die robuste Bauweise und die kompakte Form machen sie zu einer überzeugenden Wahl für Offroad-Fahrzeuge mit begrenztem Einbauraum.
Für die Montage ist eine geeignete, fahrzeugspezifische Montageplatte beziehungsweise ein kompatibler Windenanbausatz erforderlich. Das Montagelochbild beträgt ca. 10" × 4,5" / 254 × 114,3 mm. Vor dem Einbau sollten Fahrzeug, Anbausatz, Befestigungspunkte und elektrische Anschlussvoraussetzungen geprüft werden.
Vorteile der WARN ZEON XC 10 12V Seilwinde
- 10.000 lb / ca. 4.536 kg Nennzugkraft
- Geeignet für Jeep, SUV, Pick-up, Geländewagen und 4x4-Fahrzeuge
-
12-V-Elektroseilwinde für kontrollierte Zuganwendungen
-
Stahlseil, ca. 24,4 m lang
-
Rollenseilfenster für Stahlseil
-
Kompakte Low-Profile-Bauweise für flexible Einbaumöglichkeiten
-
3-stufiges Planetengetriebe mit 141:1 Übersetzung
-
Mechanische Konusbremse für kontrollierte Zuganwendungen
-
Freilauf und Power-Out-Funktion
-
12V Reihenschlussmotor für hohe Leistung im Offroad-Einsatz
-
Kabelgebundene Fernbedienung mit ca. 3,7 m Kabellänge
-
IP68/IP69K-Schutz nach Herstellerangabe
Technische Daten
| Hersteller |
WARN |
| Modell |
ZEON XC 10 |
| Artikelnummer |
110410 |
| Seilwindentyp |
Elektrische Offroad-Seilwinde |
| Spannung |
12 V DC |
| Nennzugkraft |
10.000 lb / ca. 4.536 kg |
| Motor |
12V Reihenschlussmotor |
| Elektrische Steuerung |
Contactor / Schützsteuerung |
| Getriebe |
3-stufiges Planetengetriebe |
| Übersetzung |
141:1 |
| Bremse |
Mechanische Konusbremse |
| Bremsaktivierung |
Automatisch |
| Seiltyp |
Stahlseil / Metallseil |
| Seillänge |
80 ft / ca. 24,4 m laut WARN |
| Seildurchmesser |
3/8 Zoll / ca. 9,5 mm |
| Seilfenster |
Rollenseilfenster laut Alltracks / Fairlead-Angabe bei WARN prüfen |
| Freilauf |
Ja |
| Power-Out-Funktion |
Ja |
| Fernbedienung |
Kabelgebundene Fernbedienung, ca. 3,7 m laut Alltracks |
| Kabellose Bedienung |
Optional je nach Zubehör |
| Montageart |
Feste Montage |
| Montagelochbild |
10" × 4,5" / ca. 254 × 114,3 mm |
| Anzahl Montagebohrungen |
4 |
| Maße L × B × H |
ca. 560 × 171,1 × 198,8 mm laut Alltracks |
| Gewicht |
ca. 45 kg laut Alltracks |
| Seilgeschwindigkeit ohne Last / unter Last |
ca. 11,0 / 1,3 m/min laut Alltracks |
| Stromaufnahme ohne Last / unter Last |
ca. 68 / 482 A laut Alltracks |
| Schutzart |
IP68/IP69K nach Herstellerangabe |
| Handschutz / Handsaver |
Ja |
| Schäkel enthalten |
Nein |
| Montageplatte erforderlich |
Ja, je nach Fahrzeug und Einbausituation |
Wichtige Hinweise zur Verwendung
Die WARN ZEON XC 10 ist für Zugarbeiten vorgesehen. Sie ist nicht zum Heben oder dauerhaften Halten schwebender Lasten bestimmt. Vor Montage und Verwendung sind die Bedienungsanleitung, die zulässigen Einsatzgrenzen, die elektrische Absicherung sowie die fahrzeugseitigen Befestigungspunkte zu prüfen. Für die Montage wird eine geeignete, kompatible Montageplatte beziehungsweise ein passender Anbausatz benötigt.
Bei Montage an einem Fahrzeug sind die jeweils geltenden straßenverkehrsrechtlichen Vorgaben, technische Prüfpflichten und mögliche Eintragungserfordernisse zu beachten. Die tatsächliche Eignung hängt vom Fahrzeug, der Einbausituation, dem Untergrund, der Befestigung, dem Zubehör und dem konkreten Einsatzfall ab.
