PEWAG HSW Ösenhaken
Belastbarkeit hat einen Namen.

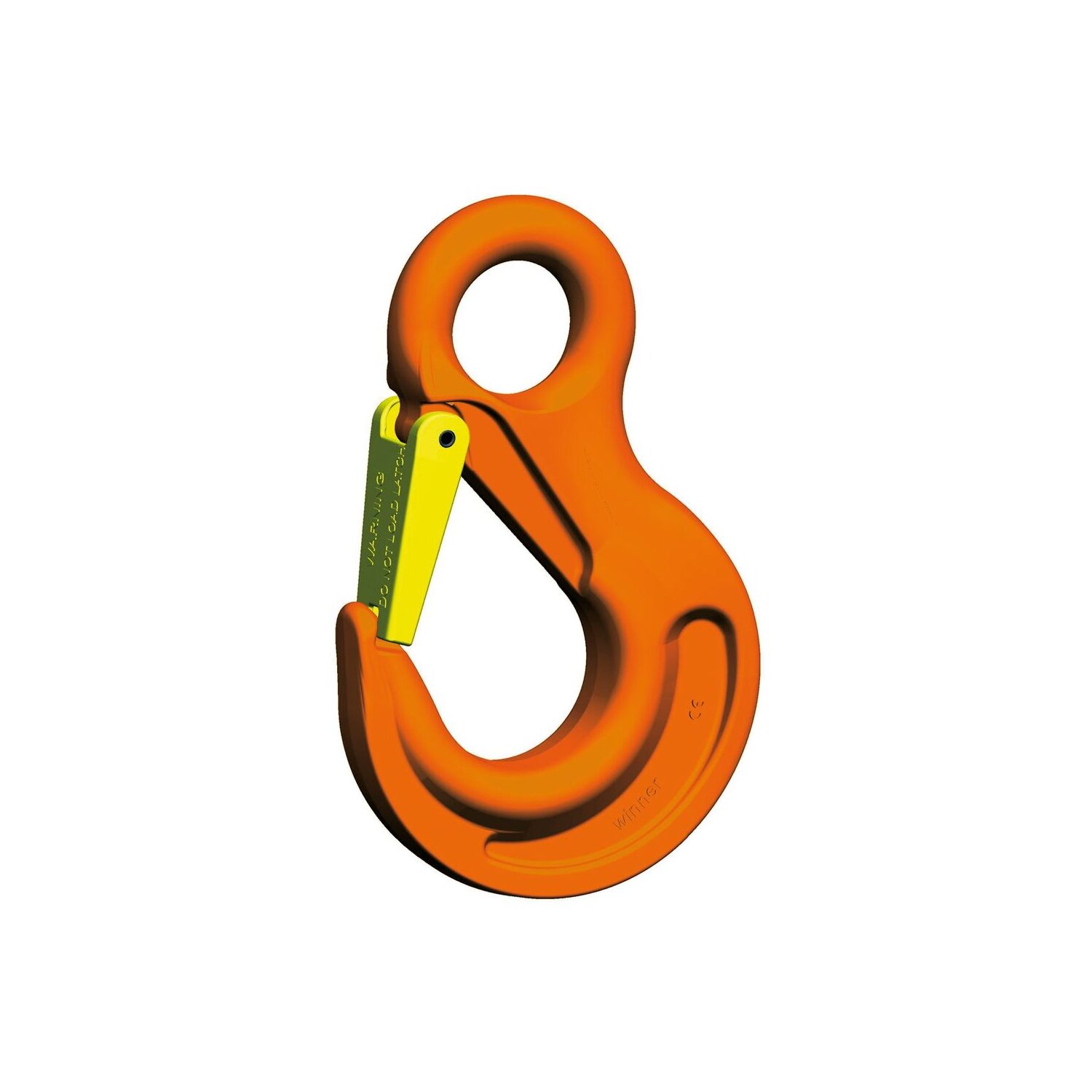

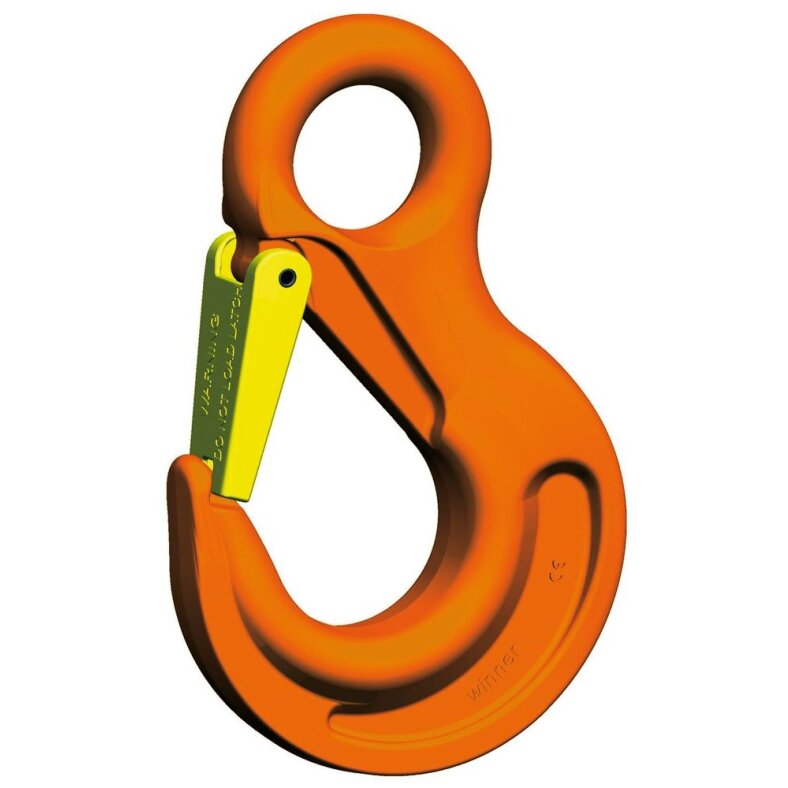

Der universell einsetzbare Ösenhaken wird mit geschmiedeter Sicherungsklappe, die in die Hakenspitze einrastet, gefertigt.
Das schützt besonders gut gegen seitliches Verschieben.
Der Haken ist für Connex und geschweißtes System passend und entspricht EN 1677-2 mit mechanischen Werten für G10.
Dieser Ösenhaken ist wie alle pewag Elemente besonders hochwertig gefertigt und mit der Sicherungsklappengarnitur
mit rostbeständiger Feder und Sicherungshülse einfach und rasch ohne Spezialwerkzeug zu montieren.
Die Sicherungsklappe sorgt für das spezielle Sicherheitsplus. Dennoch darf der Ösenhaken nur in geradem Zug belastet werden.
Eine Belastung an der Hakenspitze bzw. an der Sicherungsklappe ist nicht zulässig.
HSW5/6
Tragfähigkeit: 1.400 kg
Gewicht: 0,3 kg

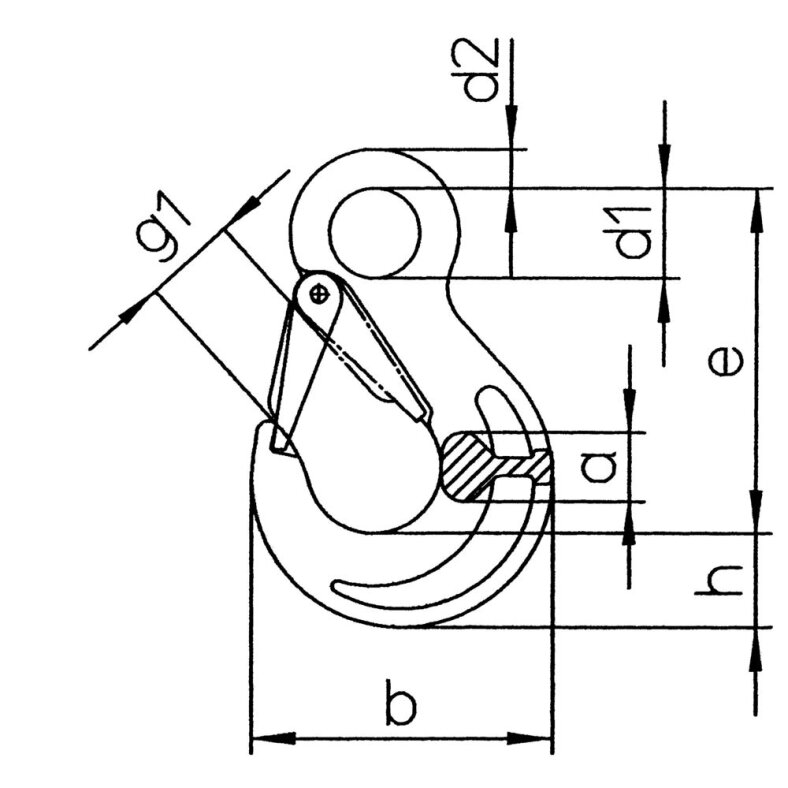

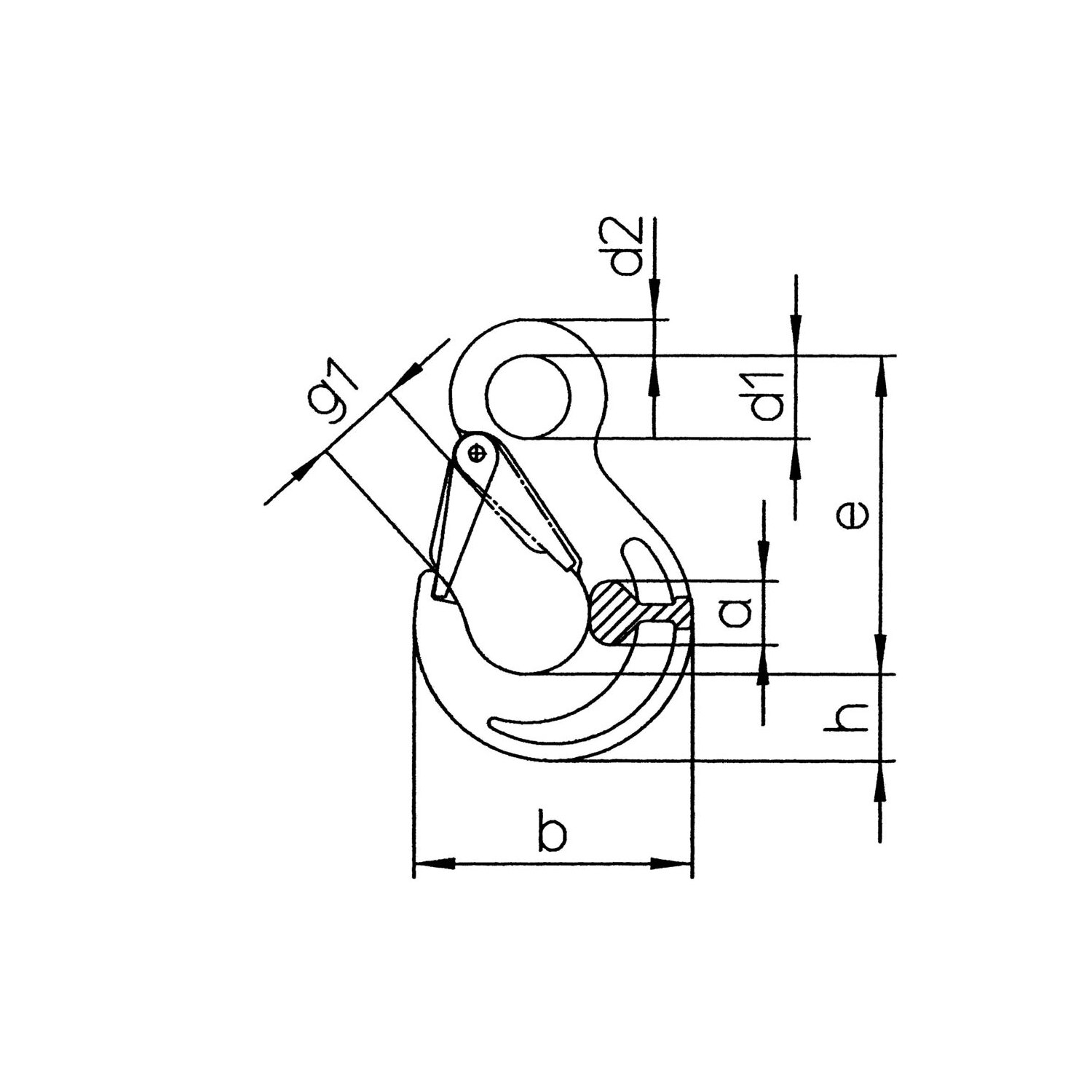

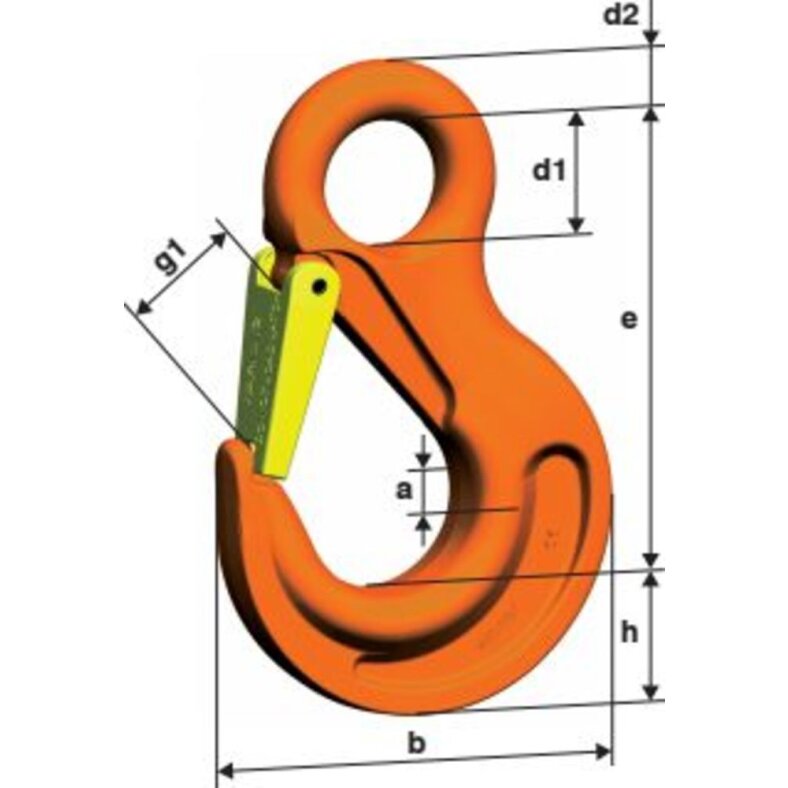

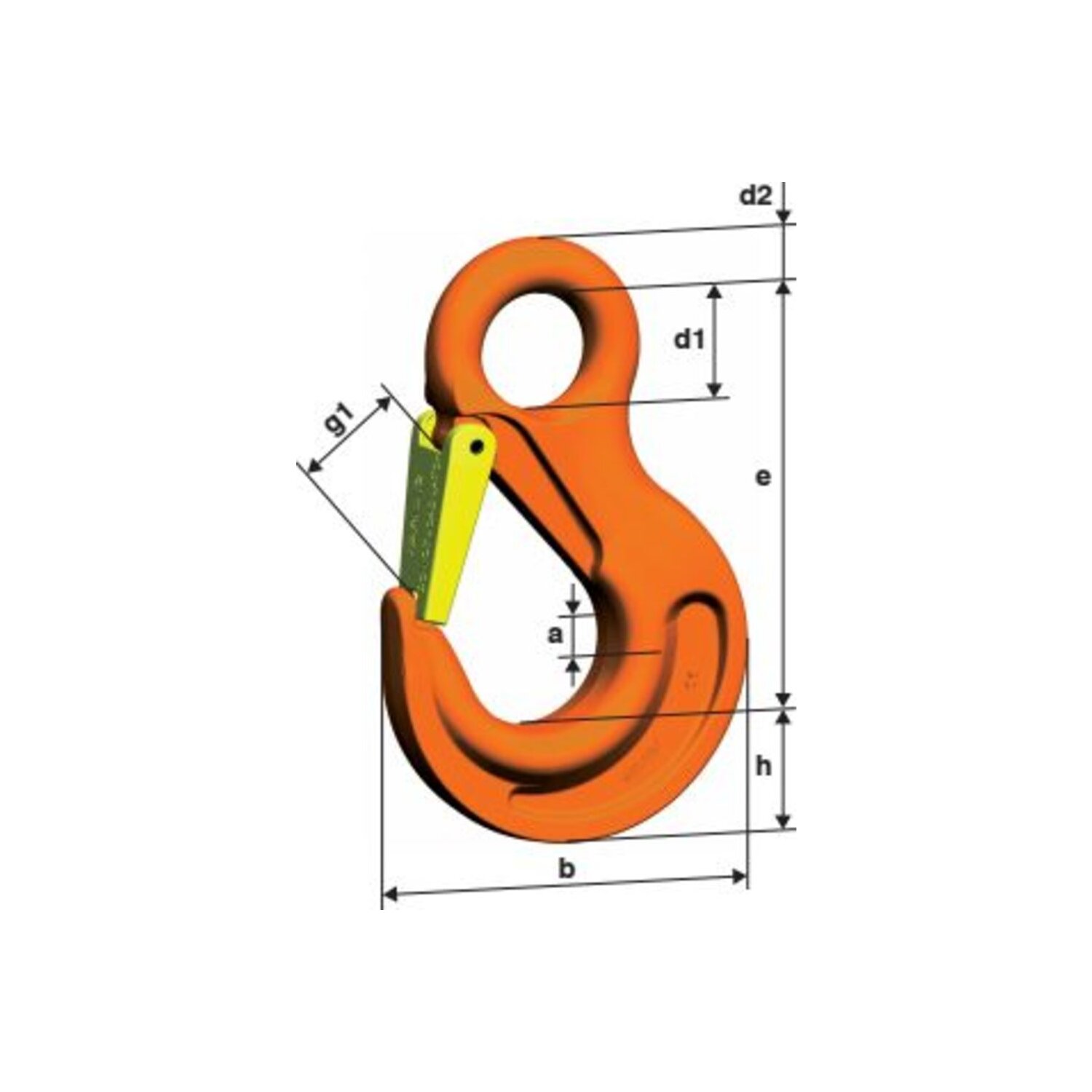

| Code | Tragfähigkeit [kg] |
e [mm] |
h [mm] |
a [mm] |
d1 [mm] |
d2 [mm] |
g1 [mm] |
b [mm] |
Gewicht [kg/Stk.] |
| HSW 5/6 | 1.400 | 85 | 21 | 17 | 20 | 10 | 19 | 68 | 0,30 |
| HSW 7/8 | 2.500 | 106 | 27 | 19 | 25 | 11 | 26 | 88 | 0,50 |
| HSW 10 | 4.000 | 131 | 33 | 26 | 34 | 16 | 31 | 109 | 1,10 |
| HSW 13 | 6.700 | 164 | 44 | 33 | 43 | 19 | 39 | 134 | 2,20 |
| HSW 16 | 10.000 | 183 | 50 | 40 | 50 | 25 | 45 | 155 | 3,50 |
| HSW 19/20 | 16.000 | 205 | 55 | 48 | 55 | 27 | 53 | 178 | 5,80 |
| HSW 22 | 19.000 | 225 | 62 | 50 | 60 | 29 | 62 | 196 | 8,00 |
| HSW 26 | 26.500 | 259 | 75 | 60 | 70 | 37 | 73 | 235 | 12,80 |
| HSW 32 | 40.000 | 299 | 97 | 82 | 66 | 45 | 87 | 291 | 27,50 |
| HS 32 | 31.500 | 299 | 89 | 78 | 66 | 42 | 87 | 281 | 22,40 |
| Versandgewicht: | 0,40 Kg |
| Artikelgewicht: | 0,30 Kg |
