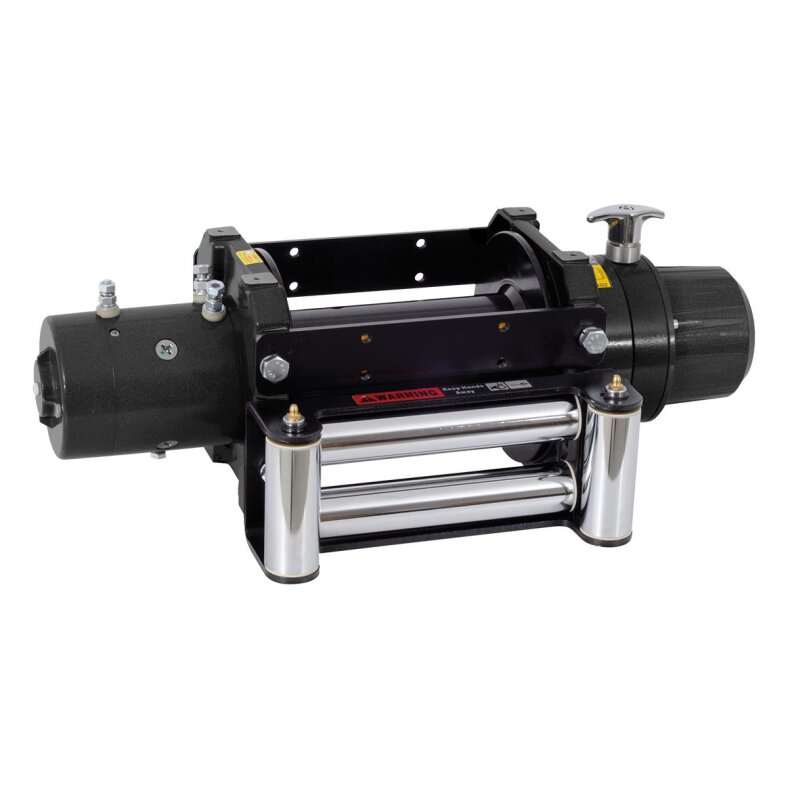

ComeUp Seilwinde RHINO 8, 3,6t 12V EN 14492-1

Artikelnummer: CU-RO8-12V

  • Zuverlässige elektrische Winde für gewerbliche, industrielle und schwere Anwendungen
  • 10 gleich positionierte Stiftlöcher mit einem ergonomischen T-Griff ermöglichen eine Neupositionierung in 36 Grad Schritten.
  • Überlastschutz eingebaut im Relaiskasten verhindert Überlastung der Winde
  • Wasserdichte Fernbedienung mit thermometrischer LED-Anzeige warnt bei Überhitzung des Motors.
  • patentierte mechanische Kegelbremse hält Volllast.
  • Ein versenkbares, abgedichtetes Schütz für hohe elektrische Ströme ermöglicht eine längere Einschaltdauer.
  • Standardkonformität: CE-Maschinenrichtlinie 2006/42/EG, CE EMV-Richtlinie 2004/108/EG,
    EN 14492-1:2006 Kraftbetriebene Winden und SAE J706



Produktabmessungen: 22.2x61.2x20.75 cm (BxLxH)
Produktgewicht: 31,00 Kg

Kategorie: Elektrische Seilwinden


949,00 €

inkl. 16% USt. , zzgl. Versand (Paket)

Lieferzeit: 1 - 2 Tage**

Stück


Die elektrische Seilwinde ComeUp Rhino 8 ist ein zuverlässiger Helfer für gewerbliche, industrielle und schwere Anwendungen. Der starke Reihenschlussmotor und das dreistufige Planetengetriebe machen diese Winde zum Allrounder.
Die Winde verfügt zudem über eine manuelle Freilaufkupplung um das Seil von Hand abzuziehen. Der Freilaufhebel ist versetzbar und lässt sich mit dem Getriebedeckel in 10 36° Schritten an der Winde befestigen. Das Bremssystem der Seilwinde zeichnet sich durch eine automatische Lasthaltebremse mit mechanischer Kegelbremse außerhalb der Trommel aus.
Die 12V ComeUp Elektroseilwinde Rhino 8 besitzt einen in der Steuerbox integrierten Überlastschutz. Die wasserdichte Kabelfernbedienung verfügt über eine LED-Anzeige, welche über einen Wärmesensor in der Winde bei Überhitzung des Motors warnt. Das wasserfeste, versiegelte Relais ist ausgelegt auf höhe elektrische Ströme und ermöglicht eine längere Einschaltdauer.
Die Seilwinde entspricht der Europäischen Norm EN 14492-1 und eignet sich somit ideal für den häufigen, gewerblichen Einsatz zur Verladung von rollenden Fahrzeugen auf Anhänger oder für leichte Abschleppfahrzeuge.

Technische Daten:

  • Nennzugkraft: 3.560 kg (Nennwert nach EN 14492-1)
  • Motor: 3.430 w / 4,6 PS 12V
  • Getriebe: 3-stufiges Planetengetriebe 211:1
  • Kupplung (Freilauf): Rotierendes Zahnkranzgetriebe
  • Bremse (außerhalb der Trommel): Automatik, Volllast CBS (Cone Brake Structure)
  • Windenkonstruktion: Aluminium-Druckgussgehäuse mit Stahltrommel
  • Trommelgröße: 90 x 205 mm (3.5" x 8.1")
  • Zugrichtung der Winde: Das Seil darf nur unterspult werden.
  • Steuerung: Wasserdichte Kabel-Fernbedienung mit thermometrischer LED-Anzeige mit 5 m (17') Kabel
  • Lochmuster der Befestigungsschrauben: 254 x 114 mm (10" x 4.5")|254 x 165 mm (10" x 6.5")
  • Drahtseil empfohlen: *10 mm x 22,6 m, Güte 1.960 N/mm2 mit einer Mindestbruchfestigkeit von 69,8 kN, die für die Norm EN 14492-1 erforderlich ist.
  • Gewicht (inkl. Seil): 31 kg / 68.3 lb

Entspricht den Anforderungen der EN 14492-1 für Seilwinden für die Bergung:

  • * Der Betriebskoeffizient für die erste Seillage auf der Trommel muss mindestens 2 betragen.
  • * Das Trommel/Seildurchmesser-Verhältnis zur Seilmitte muss für die Trommel mindestens 10 betragen.
  • * Die Höhe des Freiraums zwischen äußerster Seillage und Ende Trommelflansch muss mindestens 1,5 x Seildurchmesser betragen.

Zuggeschwindigkeit und Stromaufnahme (Erst Seillage ausgehend von der Trommel):

Zugkraft,
kg / lb
Zuggeschwindigkeit,
mpm / fpm
Stromaufnahme, A
12V
24V
No Load
9 / 29.5
45
 30
907 / 2,000
3 / 10
90
60
1,814 / 4,000
1.5 / 5
180
120
2,722 / 6,000
1 / 3.3
260
180
3,630 / 8,000
0.7 / 2.3
340
230

Zugkraft und Seilkapazität:

Seillage
Zugkraft nach Seillage, kg / lb
Seillänge auf der Trommel, m / ft
1st
3,630 / 8,000
6.3 / 20.7
2nd
3,025 / 6,669
13.8 / 45.3
3rd
2,593 / 5,717
22.6 / 74
4th
2,269 / 5,002
30.5 / 100

Lieferumfang:

  • Seilwinde Rhino 8 (12V)
  • Kabelfernbedienung 5 m
  • Rollenfenster
  • Abnehmbarer Relaiskasten
  • Batteriekabel (1,8m)
  • Handbuch

Hinweis:

  • Die Winde ist nicht dazu bestimmt, in irgendeiner Weise zum Bewegen oder Heben von Personen verwendet zu werden.
  • Die angegebene Nennzugkraft basiert auf der ersten Seillage auf der Trommel.
  • Es müssen auf der untersten Seillage stets mindestens 5 Seilwicklungen auf der Trommel verbleiben

Versandgewicht: 47,00 Kg
Artikelgewicht: 31,00 Kg
