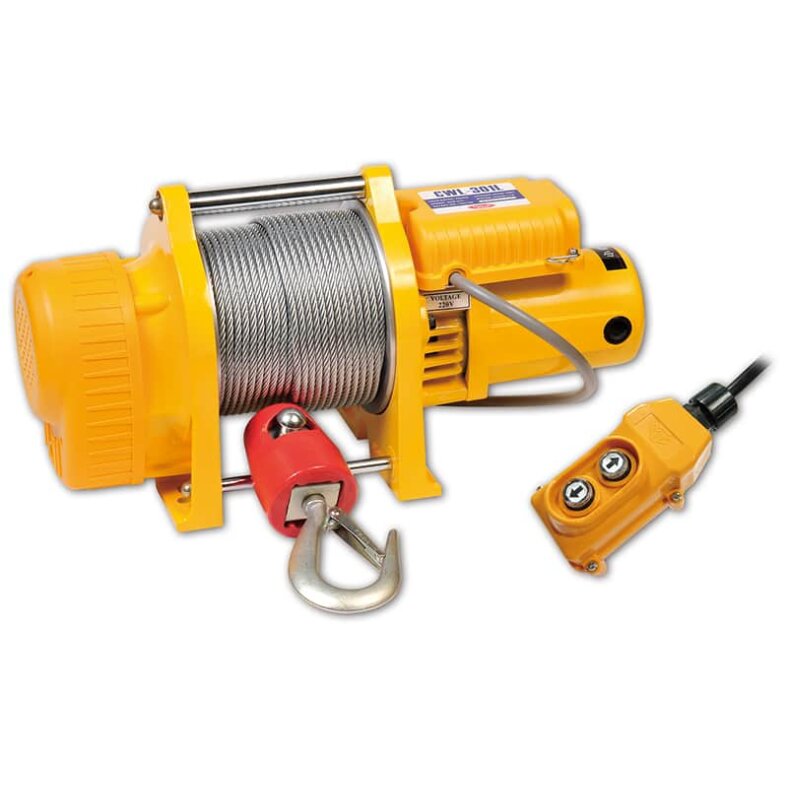

COMEUP CWL 301L Elektrische Hubseilwinde 230V 300kg Traglast 58m Hubhöhe
Die Winde CWL 301 L 230V definiert Leistung neu, mit einer Hubkapazität von mindestens 300 kg auf der obersten Seillage. Die Hubgeschwindigkeit von 11 bis 16 m/min in Kombination mit dem gewickelten Motor der Serie 1,5 kW x 7,5 A (IP44) gewährleistet eine effiziente Leistung. Die Getriebeübersetzung von 240:1 und die extreme Hubhöhe von 69 m machen diese Winde vielseitig einsetzbar.
Spezifikationen/Teilenummern
- Hubkapazität: 300 kg in erster Seillage
- Hubgeschwindigkeit: 16 – 25 m/min
- Motorschutzklasse IP44: 1-phasig, 220-240V: 2.3 kw x 11 A Reihenschluss
- Getriebeübersetzung: 110:1
- Maximale Hubhöhe: 58 m
- Bremsmethode:
für Motor: Elektromagnetisch
für Getriebe: Doppelratsche
- Stahlseil: 6 mm x 60 m
- Trommellänge: 147 mm
- Trommeldurchmesser: 95 mm
- Trommelflansche Durchmesser: 190 mm
- Montage-Lochkreis: 197 mm x 94 mm ; 207 mm x 135 mm
- Nettogewicht, kg (Standard Version): 40 kg
- Bruttogewicht: 42 kg
- Gehäuse Abmessungen (L x D x H): 470.5 x 210 x 270 mm
- Verpackung Abmessungen (L x D x H): 515 x 395 x 350 mm
Enthaltenes Zubehör:
- Stahlseil 6 mm x 60 m
- Sicherheitshaken, CHW-0031
- Stromkabel 1.5 mm2 x 3C x 3 mm und Industriestecker
-
Kabelbedienung Typ CPB-313 mit Kabel 1.25 mm² x 6C x 10 m
Hubkraft, Hubgeschwindigkeit und Seilkapazität
| Seillage |
|
Hubkapazität |
Hubgeschwindigkeit |
Total Seil a.d. Trommel |
| |
|
kg |
m / min |
m |
| |
|
|
|
|
| 1 |
|
478 |
16,0 |
7,5 |
| 2 |
|
427 |
17,7 |
15,8 |
| 3 |
|
386 |
19,6 |
25 |
| 4 |
|
353 |
21,5 |
35,1 |
| 5 |
|
324 |
23,4 |
46,1 |
| 6 |
|
300 |
25 |
60 |
Hubkraftkapazität für verschiedene Steigungen in kg
Gradient % Steigung / Winkel in Grad
- 10% / 6°: 1340 kg
- 20% / 11°: 970 kg
- 40° / 25°: 620 kg
- 60% / 31°: 490 kg
- 80% / 39°: 300 kg
HINWEIS:
1. Alle Angaben basieren auf der 1. Seillage. Mit jeder abgewickelten Lage erhöht sich die Hubkraft um 10%
2. Verwenden Sie eine Umlenkrolle für Doppelzug, um die Hubkraft um ca. 85% zu erhöhen
3. Die Hubkapazitäten basieren auf einer Hublast. 15% sind für Reibung erlaubt (spezifische Anwendungen können variieren)
Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Zugkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.
