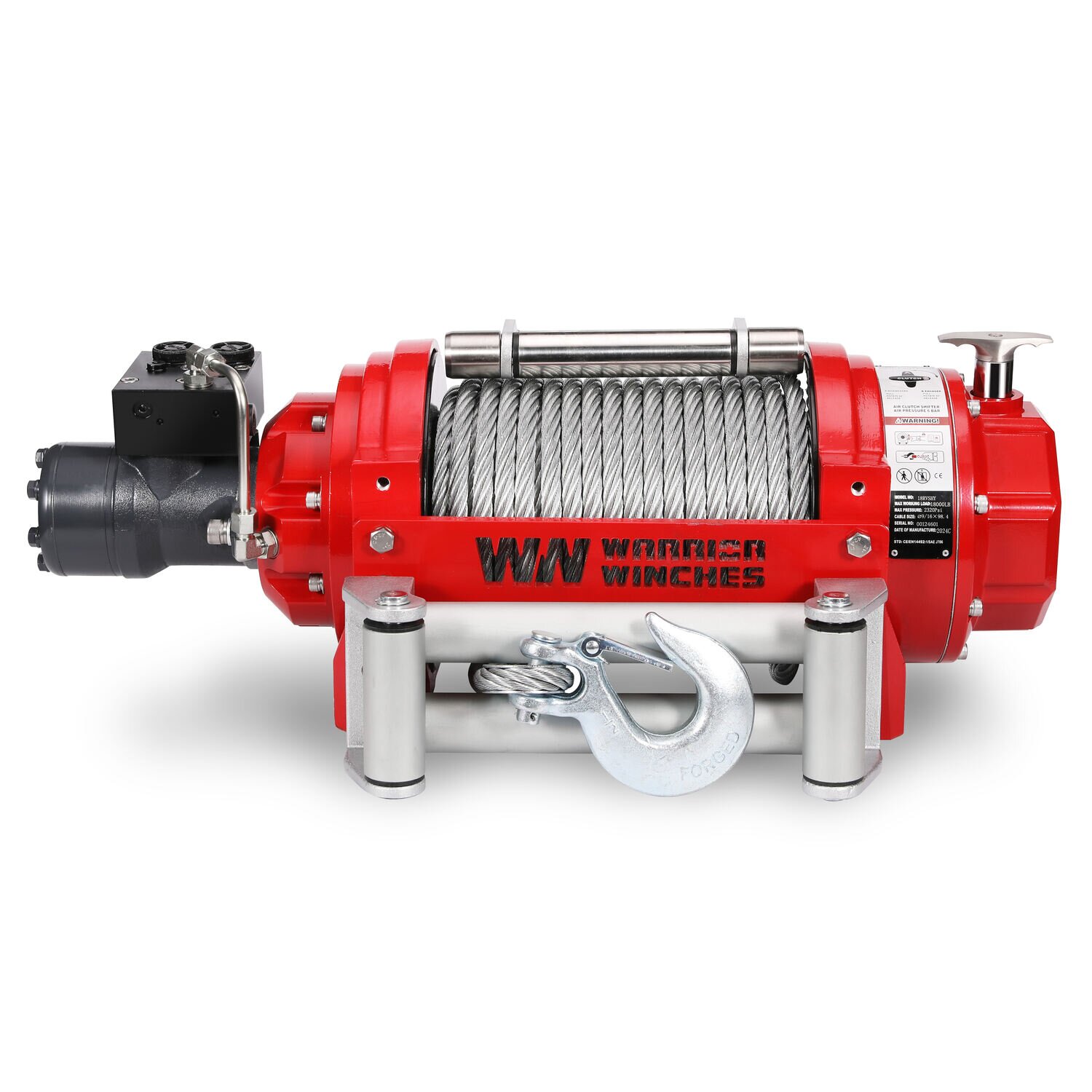

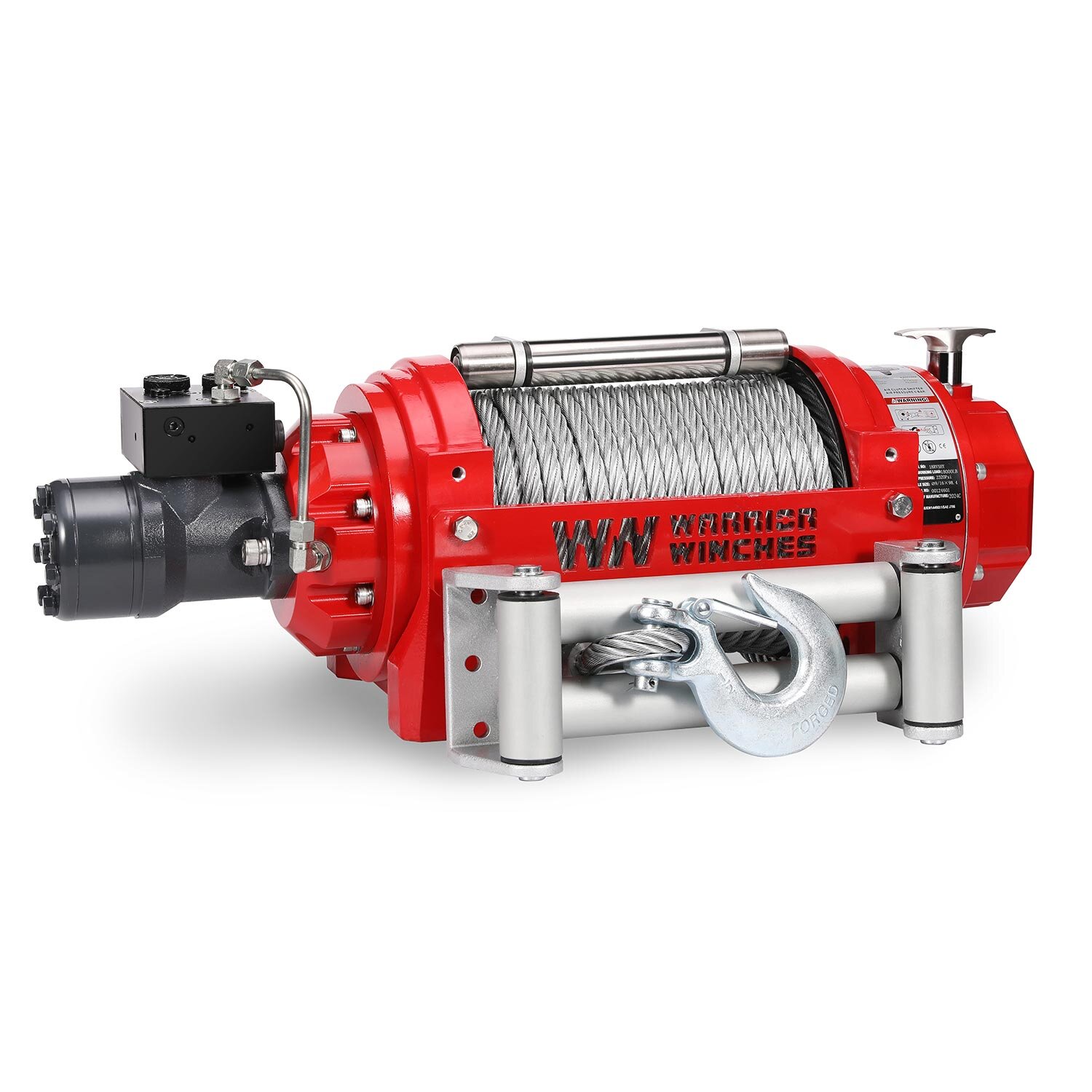

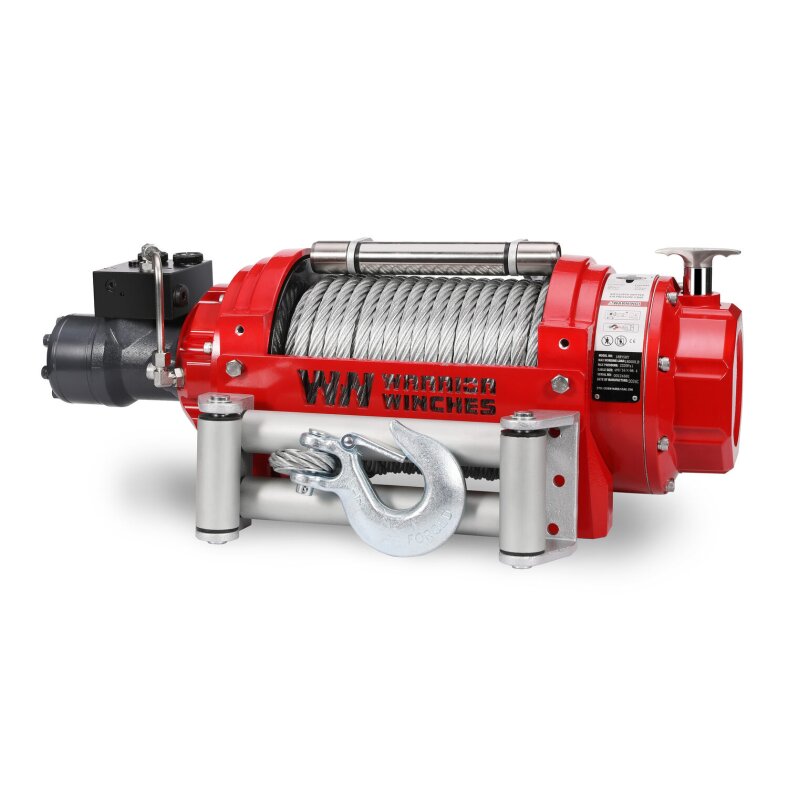

Hydraulic Industry Winch 8,2t EN14492:1

Warrior RV Serie 8,2 t nach EN 14492:1

Die hydraulischen Winden der RV-Serie erfüllen die Normen EN 14992 & SAEJ-706. Sie sind für harte,
kommerzielle und industrielle Anwendungen konzipiert und von 8000lbs bis 18000lbs erhältlich.
Dies ist die 18000lb Version mit reguulärer Trommelgröße.


Besonderheiten:

• EN14492-1 / Maschinenrichtlinie 2006/42/EG
• 10:1 Verhältnis zwischen Trommel-/Seildurchmesser
• 2:1 Verhältnis Seil
• Hydraulische und mechanische Volllasthaltebremse
• Seilbefestigung 2,5 fache Nennlast
• Schutzklasse: IP67 Wasser- und staubdicht

* Lastbegrenzer und/oder Not-Aus muss bei der Installation angebracht werden

Technische Merkmale:

• Zugkraft: 18.000lb (8.165 kg)
• Übersetzungsverhältnis: 17.3:1
• Motor: hydraulisch
• Bremswirkung: Auto hydraulisch
• Getriebehebel: Ziehen und Drehen
• Max. Fluss: 5-60 L/Min
• Max. Druck: 16 MPa

Maße & Gewicht:

• Abmessungen (L x B x H): 742mm  x 300mm x 277mm
• Trommelgröße: Ø x L: 127mm x 266mm
• Ca. Gewicht: 86,2kg
• Lochkreis:
  • 303,5mm x 114,3mm
  • 368,5mm x 171,2mm
  • 8-M12

Zugkraft, Zuggeschwindigkeiten und Ölfluss:

Seillage		Zugkraft
		lbs / kg
1		18000 / 8165
2		15017 / 6811
3		12882 / 5843
Zugkraft		Zuggeschwindigkeit         Ölfluss			Druck Mpa
lbs / kg		m / min	L / min
0		7,3	10		2,0
8000 / 3629		5,3	20		5,8
12000 / 5448		4,0	40		9,2
15000 / 6810  18000 / 8165		2,0    1,4	50        60		12,0 16,0

Lieferumfang:

• Hydraulische Seilwinde: Warrior 18RVSHY
• Seil: 28m Länge Ø14mm galvanisiertes Stahlseil mit Gabelkopfhaken
• Seilfenster: 4-Wege-Schwerlast-Seilfenster mit Edelstahlrollen
• Ausgleichsventil
• Seilanpressrolle



WICHTIG:  Wir weisen ausdrücklich darauf hin, dass es sich bei dieser Winde um eine reine Zugwinde für das Ziehen von Lasten in der    horizontalen Ebene handelt. Diese Winde darf nicht zum Heben von Lasten oder Personen verwendet werden.   Bei Einsatz außerhalb der beschriebenen Bereiche erlischt jegliche Garantieleistung!
