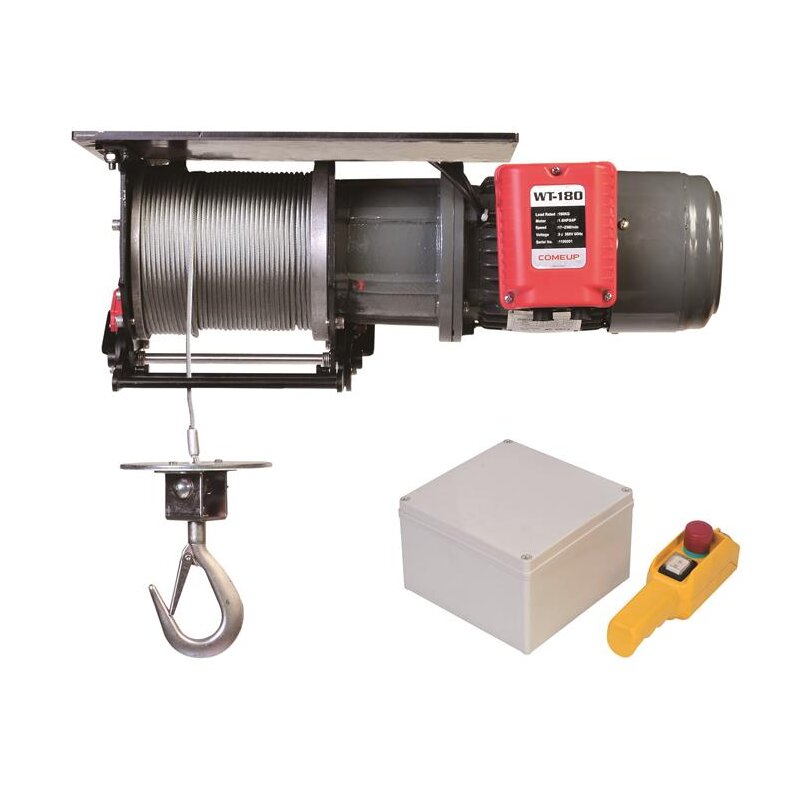

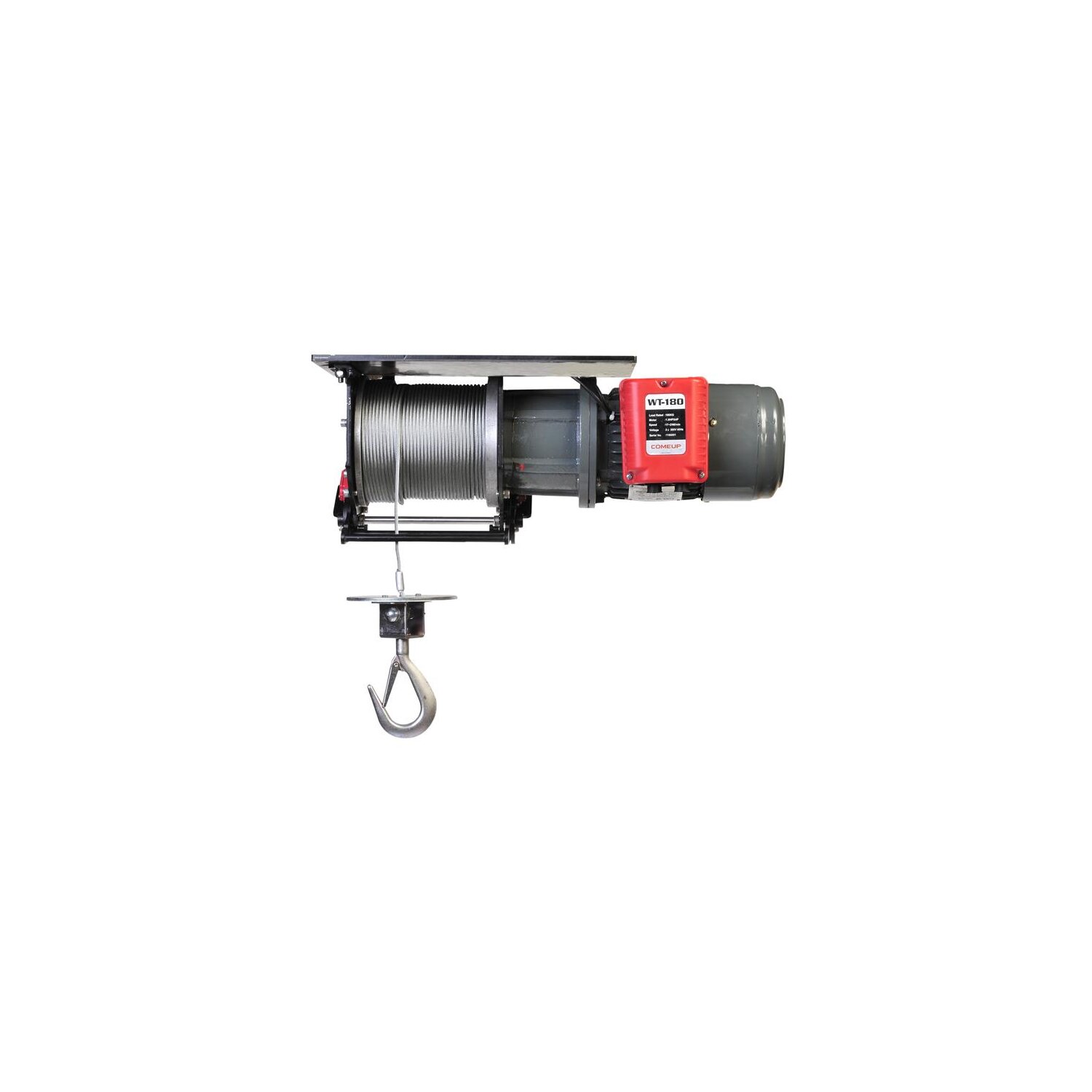

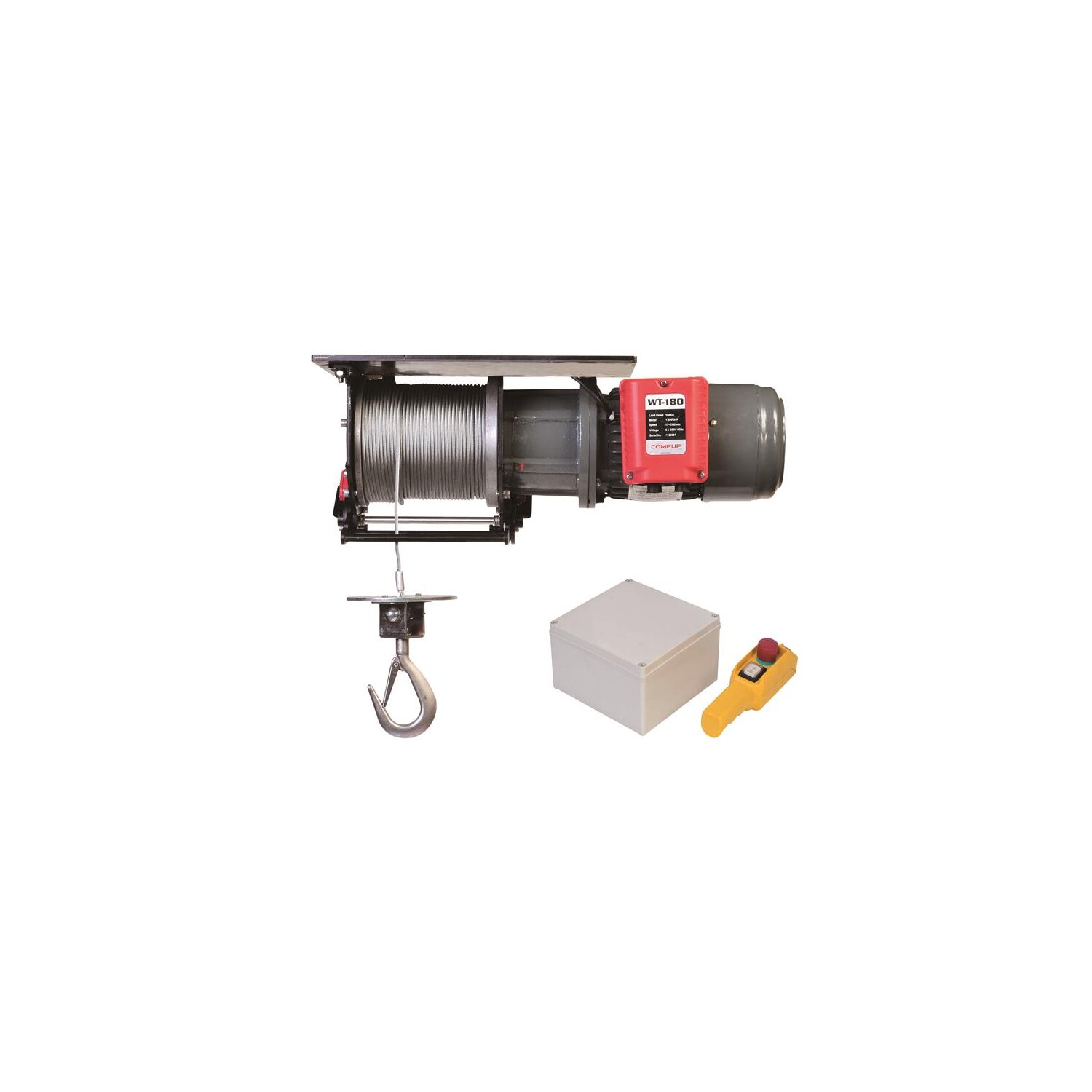

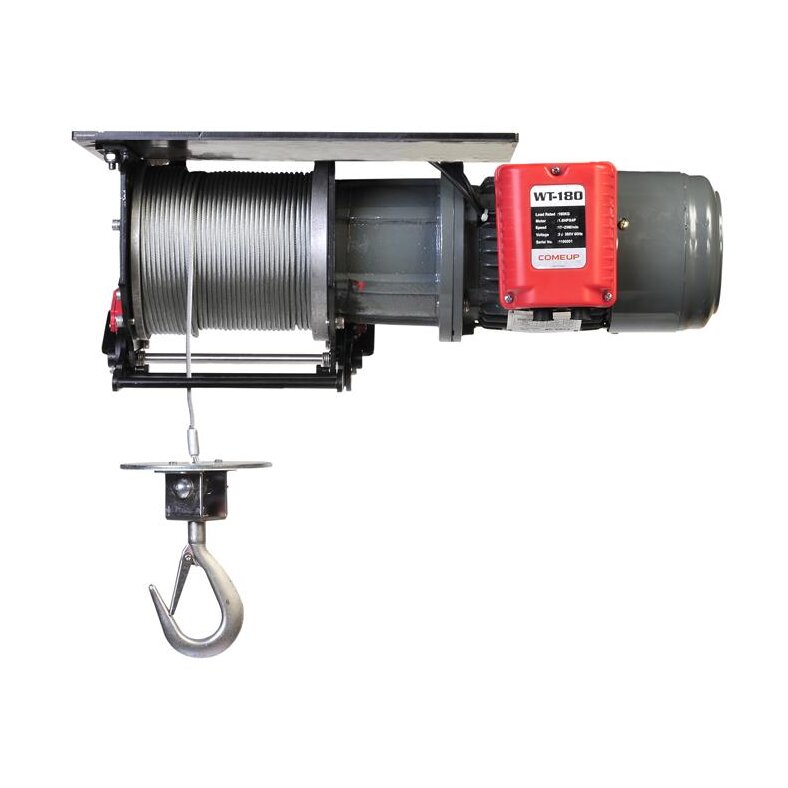

ComeUp Hubwinde WT 180 400V

Artikelnummer: CU-WT-180

EAN: 4260482524586

  • Leichte und kompakte Bauweise für Windenergieanlagen für effizienten und wirtschaftlichen Betrieb in großer Höhe
  • Eine Standardhubhöhe von bis zu 100 Metern und eine hohe Hubgeschwindigkeit garantieren einen effizienten Betrieb.
  • Extrem hohe Einschaltdauer 40%ED, 2m FEM-Klassifizierung, 240 Starts pro Stunde
  • Not-Aus- und Auf- und Ab-Begrenzungsfunktionen serienmäßig
  • 24 VAC-Steuerung für Sicherheitsbetrieb
  • Alle elektrischen Komponenten, Auf- und Abfahrschutz und Bremse entsprechen den CE- und VED-Anforderungen.





Produktabmessungen: 27x69.6x46.4 cm (BxLxH)
Produktgewicht: 55,00 Kg

Kategorie: Seilwinde 400v


1.890,99 €

inkl. 19% USt. , zzgl. Versand (Paket)

Lieferzeit: 71 Tage**



Spezifikationen:

  • Tragkraft: 180 kg bei Drahtseil-Oberlage
  • FEM-Klassifizierung: 2 m, 240 Starts/pro Stunde, 40% Einschaltdauer
  • Stromversorgung: 50Hz, 3 Phasen, 380/400/415/440V
  • Hubgeschwindigkeit: 17 - 23 m/min
  • Motor: 0,75 kW x 4-poliger Induktionsbremsmotor in Schutzart IP 55 und F
  • Übersetzung: 2-stufiges Planetengetriebe, 36:1
  • Maximale Hubhöhe: 98 m
  • Bremse (im Motor integriert): 230V DC elektromagnetische Sicherheitsbremse
  • Trommellänge: 185 mm
  • Trommel-ø: 120 mm
  • Trommelflansch-Durchmesser: 185 mm
  • Steuerung: 24 VDC Niederspannungssteuerung
  • Fernbedienung: Ein Not-Aus-Schalter und 3 Meter Kabel
  • Begrenzter Schutz: Schutz nach oben und unten begrenzt
  • Drahtseil: 5 mm x 100 m ungedreht mit Gewichtshaken
  • Muster der Befestigungsschrauben: 350 mm x 220 mm
  • Nettogewicht, kg (Standardausführung): 55 kg
  • Bruttogewicht: 60 kg

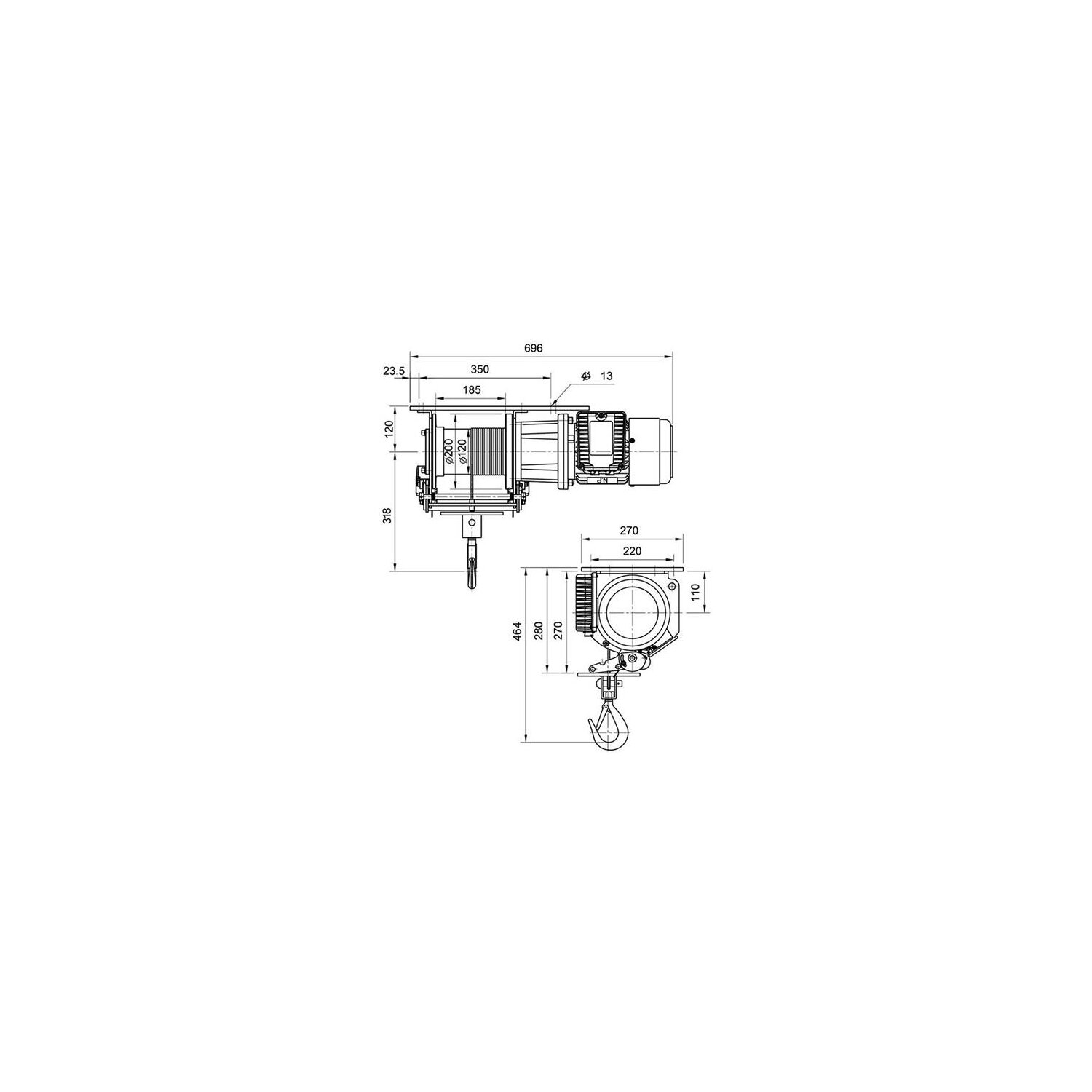

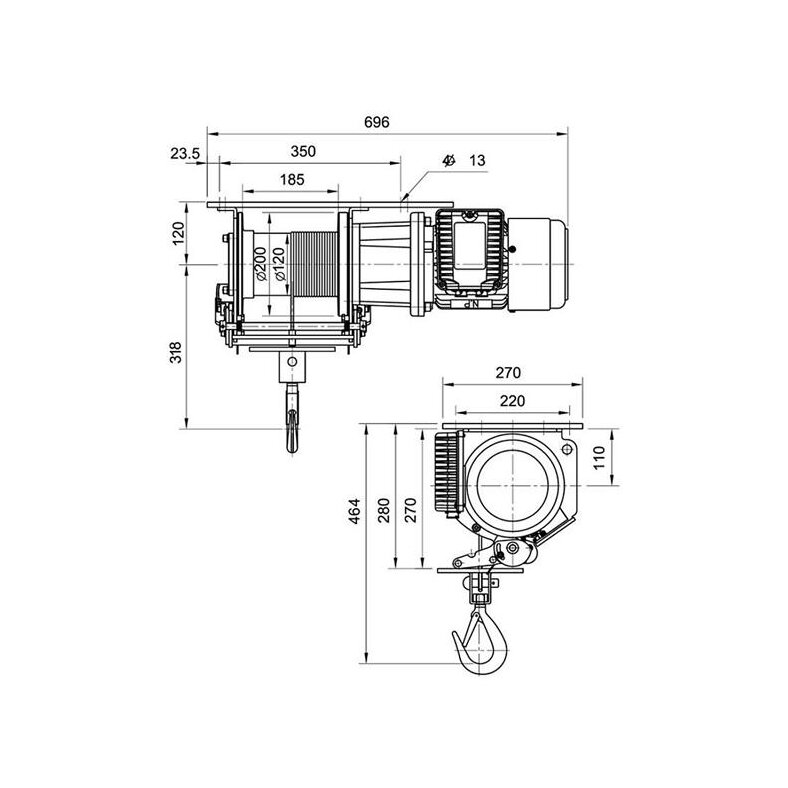

  • Körpermaße, (L x T x H) : 696 x 463,5 x 284,5 mm
  • Verpackungsmaß, (L x T x H) : 728 x 498 x 304 mm
  • Entspricht den Anforderungen der EN 14492-2 für Hubanwendungen:
    Der Betriebskoeffizient für die erste Seillage auf der Trommel muss mindestens 5 betragen.
    Das D/d-Verhältnis zur Seilmitte muss für die Trommel mindestens 15 betragen.
    Ein Schalter mit Not-Aus- und Grenzwertfunktion wird gefordert.
    Niederspannungssteuerung wird gefordert.



Zubehör:

  • Drahtseil 5 mm x 100 m unverdrillt
  • Gewicht Haken mit Sicherheitsverriegelung, CHW-0033
  • Aufhängeplatte

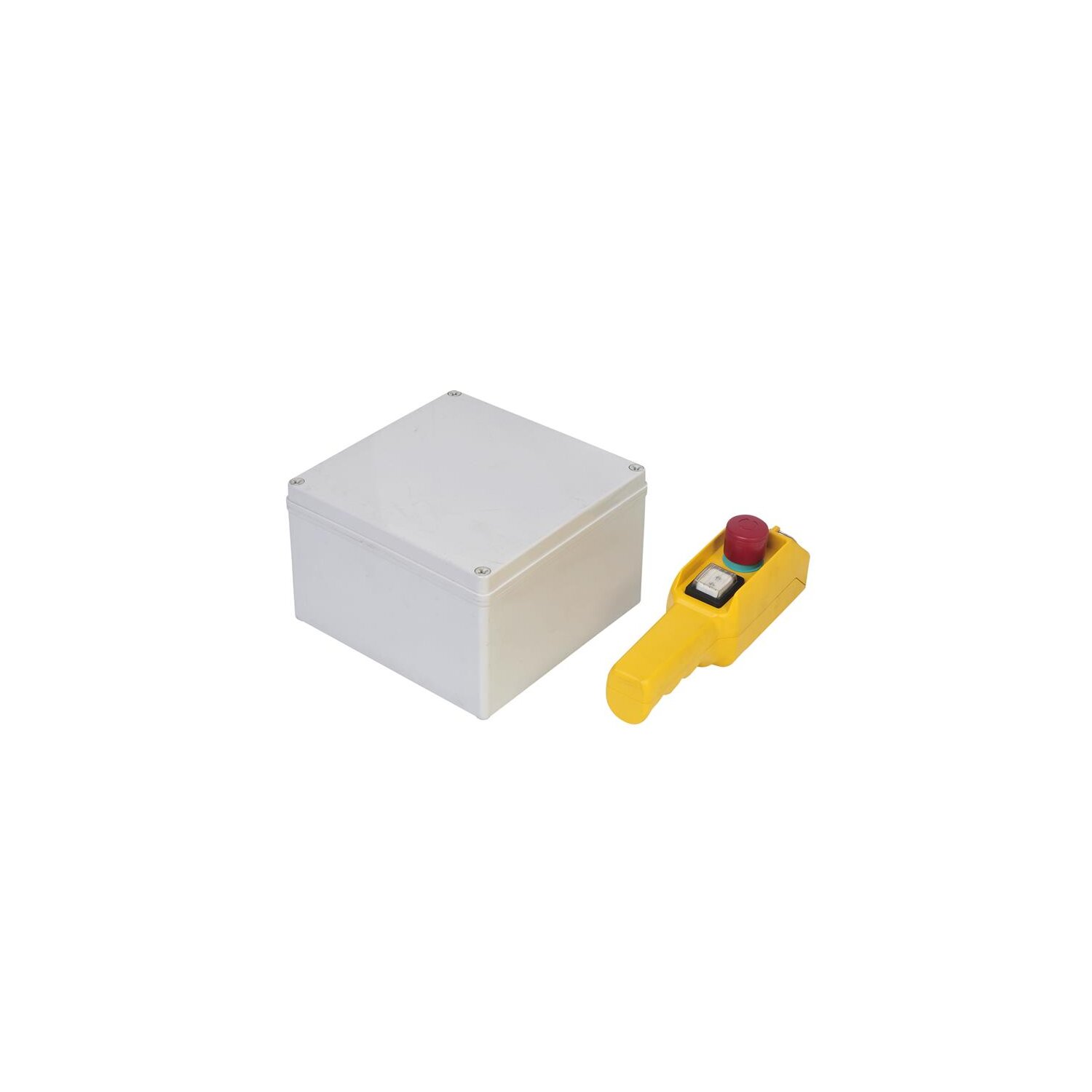

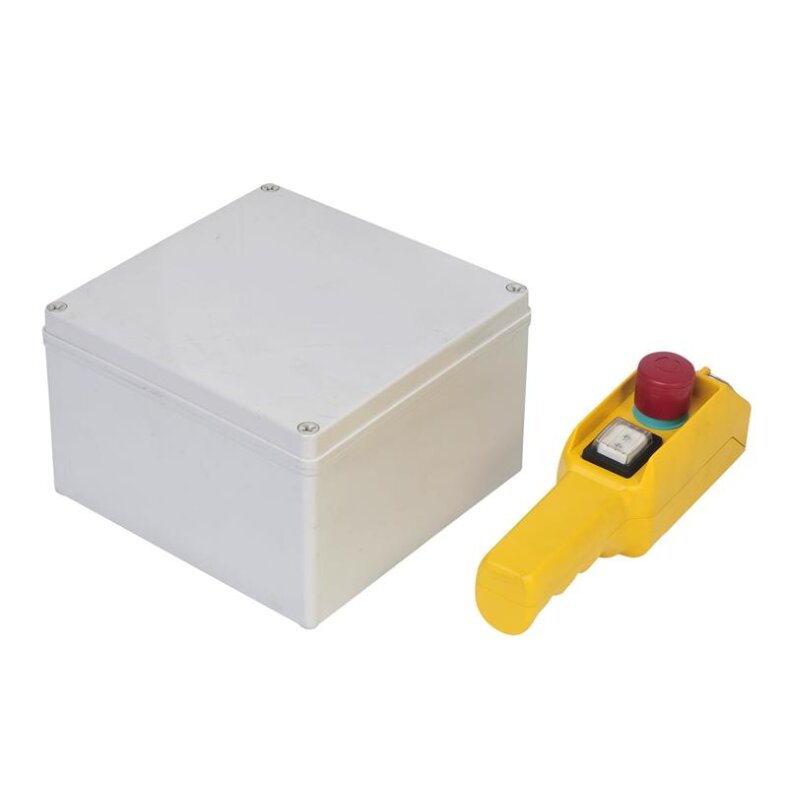

  • Niederspannungssteuerung LV-320
    - Fernbedienung, PB-306
      Schalterkabel 1,25 mm2 x 3C x 3m
      Hängeschalter PB-306 mit Not-Aus-Taster
    - Niederspannungssteuerung, LV-320



Hubgeschwindigkeit und Stromverbrauch

Seillage Hubkraft (kg)  Hubgeschw. (m/min) Total Seil auf Trommel (m)
1 252      17 14.5
2 233.3 18.3 30.2
3 217.2 19.7 47.1
4 203.2 21 65.1
5 190.2 22.4 84.3
6 180 23 100




HINWEIS:

1. Alle Angaben basieren auf der 1. Seillage. Mit jeder abgewickelten Lage erhöht sich die Hubkraft um 10%
2. Verwenden Sie eine Umlenkrolle für Doppelzug, um die Hubkraft um ca. 85% zu erhöhen
3. Die Hubkapazitäten basieren auf einer Hublast. 15% sind für Reibung erlaubt (spezifische Anwendungen können variieren)

Warnung
Seilwinden sind nicht für das Heben oder Bewegen von Personen konzipiert.
Die angegebene Hubkraft basiert auf der ersten Seillage auf der Trommel.
Beim Abspulen des Seils sollten stets 5 Wicklungen auf der Trommel verbleiben.


Versandgewicht: 60,00 Kg
Artikelgewicht: 55,00 Kg
